基于解决方案的网格调整

产品：Abaqus/Standard Abaqus/CAE

参考资料：

l关于自适应重新网格划分

l影响自适应网格重划分的误差指标的选择

l了解ALE自适应网格划分

l先进的网格划分技术

概述

基于解决方案的网格尺寸：

l在Abaqus/CAE中执行;以及

l对错误指示器输出变量和网格重划规则参数(见创建网格重划规则)进行操作，以确定网格的改进元素尺寸分布。

定径方法的基本操作

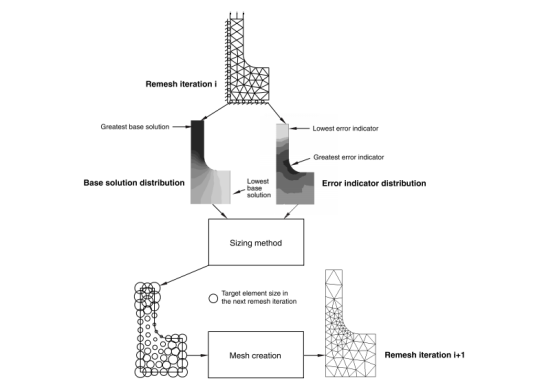

在自适应网格重划分过程中，尺寸调整方法计算新的单元尺寸。Abaqus/CAE将尺寸调整方法应用到由重新网格化规则定义的区域上的误差指示器变量及其相应的基本解决方案变量的字段。尺寸调整方法的输出是一组位于网格重划规则定义的区域中的节点上的标量尺寸。图l说明了调整大小的操作。数字我显示了第一次remesh迭代后的基本解和错误指示符分布。尺寸确定方法确定的元素的大小应减少在最大的误差指标的区域，并增加在该区域的最低误差指标。从这些目标元素的大小生成的网格示出。

图1：尺寸调整方法操作和与网格划分的相互作用。

误差指示器的特点

您选择的大小调整方法和参数设置对自适应重新网格化如何更改模型中的误差指示器分布有显著影响。例如，您可以选择一种仅在应力提升器附近积极减少错误指示器的大小确定方法。在其他情况下，结构的全局响应比局部效应更重要，您可以选择大小调整方法，该方法尝试在整个区域中将误差指示符降低到统一水平。要了解分级方法如何影响误差指示器，您应该首先了解误差指示器变量的典型特征。

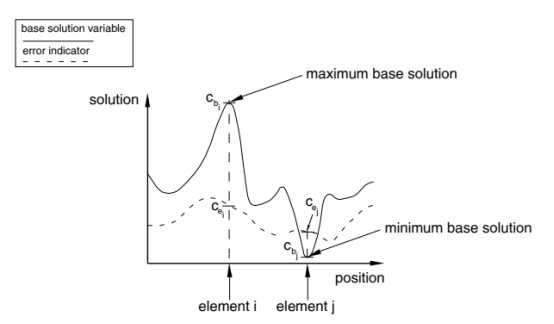

图2通过模型提供了一个错误指示符和相应的基本解决方案在广义切片上的分布情况。

图2：错误指示符和基本解分布。

图2说明了以下错误指示符的特征：

l在基础解的值很高的区域，如图2中的元素“i”相对于基础解的局部值，误差指示值可能很低。在许多情况下，您可能希望使用网格细化来进一步降低这些错误指示符。

l在基础解较低的区域，如图2中的元素“：”，相对于基础解的局部值，误差指示值可能较高。在许多情况下，您可能对在这些区域中获得精确解不感兴趣。

这些特征可能会影响您决定使用哪种大小调整方法以及在大小调整方法中设置哪些参数。

定径方法

大小调整方法使用错误目标n的概念，该错误目标以规范化的百分比形式表示，并定义一般目标

÷)X100→n

其中c@是误差指示器的度量，cp是基本解的度量。根据您在创建重新网格化规则时对错误目标的定义，Abaqus/CAE将创建一个尺寸分布，该分布将尝试在使用重新网格化模型的后续分析作业中满足错误目标。错误目标的具体含义取决于您选择的大小调整方法。

Abaqus/CAE提供了两种基本的尺寸测量方法：最小/最大控制和均匀误差分布。您还可以选择第三种方法Default method and parameters，这将导致Abaqus/CAE根据您选择的错误指示器变量为您选择一种基本的分级方法。

Abaqus/CAE用法：网格模块：创建重新网格化规则：大小调整方法

最小/最大控制

最小/最大控制方法为模型的重新网格划分提供了最大的灵活性。这种方法具有以下特点：

·用于控制尺寸的两个错误指示器目标。1max控制基溶液(例如应力)最高区域的尺寸，7min控制基溶液最低区域的尺寸。高和低基溶液值区域之间误差目标的连续变化，提供了一个偏倚因子参数来控制变化。

l为了避免在具有小基解的单元处过度细化，当单元基解小于全局平均单元基时，选择全局平均单元基。

l如果在重新网格化规则区域中存在奇异点，该方法将无法满足误差目标，因为在奇异点位置的最大基解是无界的。

您可以允许Abaqus自动选择目标，也可以指定错误目标。类似地，您可以接受Abaqus/CAE显示的默认偏倚因子，也可以指定定性偏倚因子。

Abaqus/CAE用法：网格?？?/span>：创建重新网格划分规则：调整大小方法：方法：选择最小/最大控制

允许Abaqus/CAE选择错误目标

如果您指定了最小/最大错误控制方法而没有设置错误目标，那么Abaqus/CAE会自动选择错误目标nmax和nmin。在先前的remesh迭代分析中，这两个目标都被计算为误差指示器结果的一小部分。自动误差目标缩减对于网格细化研究是一个很好的选择在这种研究中，您没有特定的误差目标，但希望查看网格细化对结果的影响。

Abaqus/CAE用法：网格?？?/span>：创建重新网格化规则：调整大小方法：错误目标;选择自动减少错误目标
