[常见问题6-7]

ABAQUS软件中的在 Step 功能?？橹锌梢陨柚昧街质涑?/span>: 场变量输出 (field output) 和历史变量输出history output)，二者有何区别?

[解答]

场变量输出用于描述某个量随空间位置的变化，历史变量输出用于描述某个量随时间的变化。二者的区别详细介绍如下：

1) 场变量输出:输出大量单元或节点上的计算结果，写 ODB 文件的频率相对较低用来在 Visualization 功能?？橹猩稍莆仆?、变形图、符号图 (symbol plot)和 X-Y图等例如，如果希望在一个分析步结束时刻输出整个模型所有节点的位移，就需要使用场变量输出。场变量输出的结果包括基本变量的所有分量《例如，所有的应力分量、应变分量等)。

2) 历史变量输出:输出少量单元或节点上的计算结果，写 ODB 文件的频率相对较高，用来在 Visualization 功能?？橹猩?X-Y 图。例如，如果希望输出某个节点在所有增量步上的位移，就需要使用历史变量输出。与场变量不同的是，历史变量允许单独输出某个独立分量 (例如某个方向的应力分量)。

3) 关于场变量输出和历史变量输出关键词的，请参见本书第 13.4.2 节“将分结果输出到ODB文件”。

[常见问题6-8]

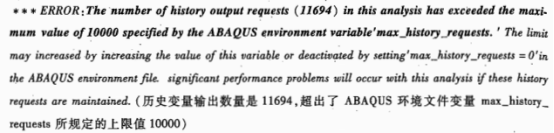

提交分析时，为什么在 DAT 文件中出现以下错误信息?

[错误原因]

ABAQUS 默认的历史变量输出上限值为 10000，当模型中的历史变量输出超过此值(本实例为11694)，就会出现上述错误信息。

[解决方法]

可以除不必要的历史变量输出(例如各种不需要的能量结)，或按照错误信息中给的方法，更改 ABAQUS 环境文件中规定的上限值，具体方法为:在 ABAOUS 安装目录的i文件夹下找到环境文件 abaqus_v6env，在其中添加以下语取消对历量输出数量的限制

max_history_requests =0

或者适当地增大历史变量输出数量的上限值，例如，添加以下语句：

max_history_requests =12000

[常见问题6-9]

模拟实体 A以1000mm/s 的速度与实体 B 相碰撞的过程，ABAQUS/Explicit 分析步时间为0.02。两个接触面的初始距离为 1.5，因此两个面发生接触的时刻应该为:

1.5mm ÷1000mm/s = 0.0015s

为什么在分析结果中看到两个实体从0.002s 才开始发生接触?

[解 答]

可以从下列两个方面来查找这种现象的原因:

1)实体 A 是否为速运动的，例如在定义速度边界条件时是否使用了幅值曲线( amplitude)

2)查看场变量输出 (field output) 是如何设置的。ABAQUS/Explicit 场变量输出的默认设置为：Frequency:Evenly spaced time intervals,Interval:20，即在一个分析步中以20个均匀的时间间隔输出场变量分析结果(包括位移、应力、应变等)。如果本实例中使用了这样的默认设置，则每隔 0.02s / 20 = 0.01 输出一次，写 ODB 文件的是0.001s0.002s·..···时的位移结果，因此在后处理时看不到 0.0015s 时的位移结果。

在 Step 功能?？橹械セ鞑说?0utput-Field Output Requeste-Edit，可以修改场变量输出的频率。
