自动生成的集合和曲面

由于粒子是在内部产生的，因此您无法定义与这些粒子关联的元素集、节点集或曲面。因此，为方便起见，在内部创建了多个集合和曲面。您可以通过通常的技术将这些内部集合和表面可视化。表1、表2和表3描述了内部生成的集合和曲面。

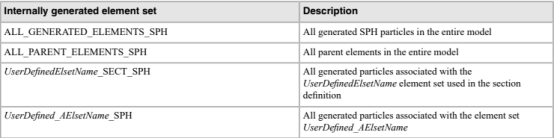

表1：内部生成的元素集。

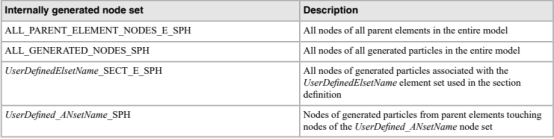

表2：内部生成的节点集。

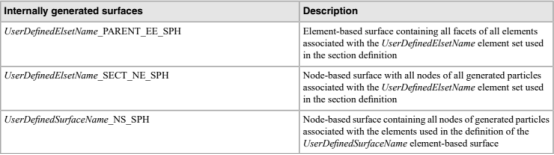

表3：内部生成的曲面。

这些集合和曲面由内部自动生成的特征使用，例如载荷、初始条件、质量缩放、接触定义和输出请求。这些内部生成的特征扩展了您为内部生成的粒子的关联父集和曲面定义的特征。在所有情况下，内部生成的特征都会保留您在父集和曲面上定义的属性。不能在内部生成的集合和曲面上直接定义诸如载荷、边界条件和初始条件等特征。

初始条件

不能直接为生成的粒子指定初始条件(参见初始条件)。然而，可能的初始条件(应力、速度和旋转速度)的子集会自动应用于生成的粒子。您在模型中定义的原始元素或节点集上指定这些初始条件，它们将适当地应用于关联的生成粒子。初始条件通过上述内部创建的集合应用;因此，在应用初始条件时，必须使用元素或节点集，而不是元素或节点号。

在父元素上指定的初始应力被施加到生成的粒子上。当父元素在分析的最开始(时间为零)转换为粒子时，可以利用这个特性。如果父元素在分析中的第一个增量之后转换为粒子，则生成的粒子将考虑与元素关联的所有其他初始条件。上面描述的状态转移机制适当地将信息转移到粒子，因此，初始条件在粒子中被正确地占。

边界条件

边界条件(请参阅边界条件)不能直接应用于生成的粒子。套用至父元素节点的边界条件不会传送至产生的粒子。但是，您可以使用接触交互来强制边界条件，如交互中所述。

包括父元素节点的节点集上指定的温度和字段变量被扩展到生成的粒子。Abaqus/Explicit通过自动生成的集合和曲面中所述的内部节点集在内部生成相应的温度和场变量定义。如果一个特定父元素的所有节点在给定的时间具有相同的值，那么生成的粒子也将具有相同的值。如果指定了不同的值，则不发生插值。而是使用上一个定义的值。

负载

可用于显式动力分析的载荷类型在关于载荷中进行了说明。集中节点荷载不能应用于生成的粒子。在父元素上指定的重力载荷是唯一在转换到生成的粒子时传递的分布载荷。

材料选项

Abaqus/Explicit中的任何材料模型都可以与转换技术一起使用。

原理

当使用转换技术和C3D8R、C3D6和/或C3D4缩减积分父元素来定义零件时，在分析开始时在内部生成PC3D元素;父元素处于活动状态，而PC3D元素处于非活动状态。转换后的活动状态开关。在任何时候，父元素和相关生成的粒子都是活动的。默认情况下，可视化?？榻鲎远允驹谌魏胃ㄊ奔浯τ诨疃刺脑?。

粒子质量(和体积)是由父元素的质量(体积)自动计算出来的。与特定父元素相关联的所有粒子将具有相同的质量(体积)。SPH的平滑长度和域所需的SPH形式的计算方式与直接定义PC3D元素的情况相同(参见平滑粒子流体力学)。

如果质量缩放定义在包含父元素的元素集上，Abaqus/Explicit内部生成与自动生成的集合和曲面中描述的相应内部元素集相关联的质量缩放定义。
