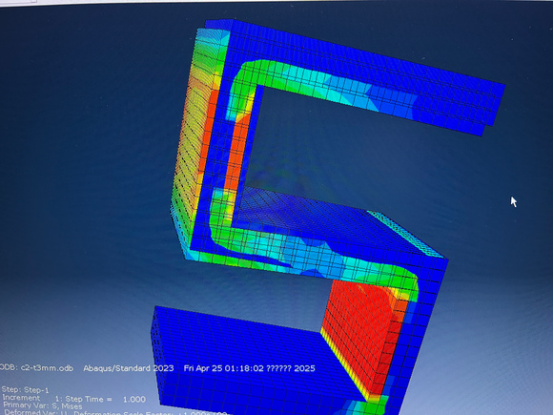

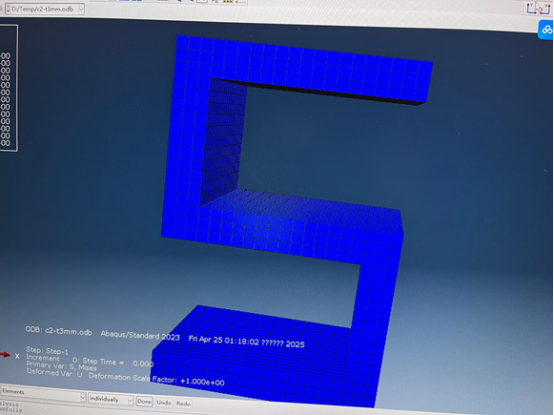

在使用Abaqus/CAE进行结构力学分析时，不少用户会遇到这样的困惑：明明已经对模型施加了应力载荷，可显示的应力云图与未施加应力时的图形几乎完全重叠，仿佛载荷并未生效。这种异常现象不仅影响对仿真结果的直观判断，更可能导致对分析结果的误读。想要解决这一问题，就需要深入剖析其产生的根源，并针对性地采取措施。

模型约束条件的不合理设置，是导致应力前后图形重叠的常见原因之一。在Abaqus中，若模型没有正确施加必要的边界约束，或者约束过度，都可能使结构在应力作用下无法产生预期的变形和应力分布。例如，在模拟简支梁受弯时，如果两端的约束被错误设置为完全固定，限制了梁在受力时应有的转动自由度，那么即便施加了弯曲应力，梁也无法发生弯曲变形，应力云图自然与初始状态重合。又或者，当模型的约束不足，导致结构出现刚体位移，软件在计算过程中可能会因为无法收敛而输出异常结果，表现为应力前后图形无明显差异。

载荷施加的准确性也是关键因素。应力载荷的类型、大小、方向以及作用区域设置错误，都会造成仿真结果异常。若将应力载荷的方向设置反了，原本应该使结构拉伸的应力变成了压缩应力，或者载荷大小设置为零，那么施加应力后模型的状态自然不会发生改变。此外，在定义面应力载荷时，如果选择的作用面错误，或者没有正确设置载荷的分布方式（如均布、非均布），也会导致应力无法按照预期作用于模型，出现图形重叠的情况。

计算结果的后处理设置不当，同样可能引发这一现象。在Abaqus的后处理?？橹?，显示设置参数对图形的呈现效果影响显著。若未正确设置显示的变形比例，将变形缩放因子设置为 1 ，对于变形较小的结构，可能无法观察到明显的变形差异，从而产生应力前后图形重叠的错觉。另外，如果在显示应力云图时，没有正确选择对应的分析步和输出变量，例如错误地调用了初始状态的结果数据，也会导致显示的应力云图与未施加应力时的图形一致。

模型本身的材料属性定义错误，也可能是隐藏的 “罪魁祸首”。材料的弹性模量、泊松比等参数直接影响结构在应力作用下的响应。若将材料的弹性模量设置得过大，结构在相同应力作用下的变形会极小，甚至肉眼难以分辨；而如果材料属性未正确定义，例如缺少关键参数的输入，软件可能无法准确计算应力分布，导致输出的结果异常。此外，对于非线性材料，如果没有正确定义其本构关系和相关参数，在应力作用下结构的力学行为无法被准确模拟，也会出现应力前后图形无明显变化的情况。

要解决 Abaqus/CAE中应力前后图形重叠的问题，需从多个方面入手。首先，仔细检查模型的约束条件，确保约束设置符合实际工程情况?？梢酝ü越峁菇辛ρХ治?，判断约束的合理性，并利用 Abaqus 的诊断工具，检查是否存在约束过度或不足的情况。其次，认真核对载荷的定义，确认载荷的类型、大小、方向和作用区域准确无误。对于复杂的载荷工况，可以分步骤施加载荷，逐步检查计算结果，定位问题所在。在结果后处理环节，合理调整显示设置，根据模型的实际变形情况，适当增大变形缩放因子，以便清晰观察结构的变形；同时，仔细核对分析步和输出变量的选择，确保显示的是正确的计算结果。最后，重新审视材料属性的定义，参考实验数据或理论计算结果，准确输入材料参数，并对非线性材料的本构关系进行严格验证，保证材料属性能够准确反映实际材料的力学性能。

Abaqus/CAE中施加应力前后图形重叠这一问题，涉及模型约束、载荷施加、后处理设置以及材料属性等多个环节。只有深入排查每个可能的因素，准确找出问题根源并加以解决，才能确保仿真结果的准确性和可视化效果的可靠性，为工程分析和设计提供有力的支持。
