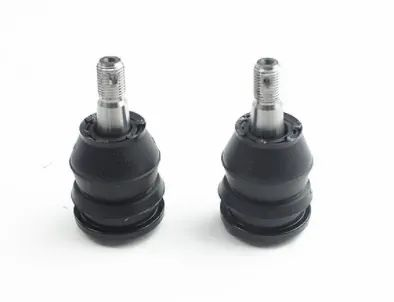

汽车球铰（也称为球头铰链）是一种连接车辆悬挂系统和转向系统的关键部件。它由一个球形铰链和一个与之相配合的杆连接组成。汽车球铰的主要作用是允许车轮在转向时能够自由运动，并且能够承受悬挂系统的重量和路面的冲击。

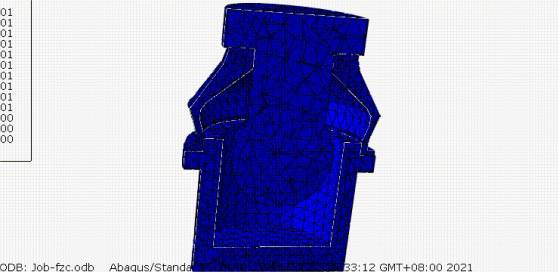

在汽车工业中，球铰的应用非常广泛，包括汽车底盘的各种部件，如控制臂、转向拉杆和稳定杆连杆等。这些部位需要精确的运转和稳定的性能，因此球铰在其中发挥着关键的作用。然而，球铰的稳定运行离不开防尘罩的有效?；ぁ７莱菊挚梢苑乐雇獠吭又式肭蚪履诓?，从而保证其正常工作。因此，防尘罩的设计和轮廓变化对于球铰的可靠性至关重要。本文利用Abaqus软件进行了汽车球铰防尘罩的有限元分析，以确保其性能的稳定性和持久性。

一、防尘罩仿真工况介绍

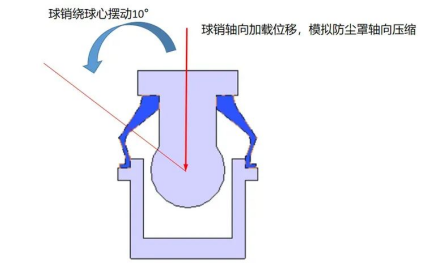

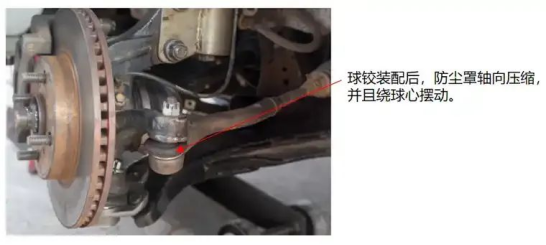

球铰工况分析，我们今天聊的是球关节球销与对接件联接后摆动到极限摆角位置的工况。

为了节约计算资源，我们将分析模型进行简化。

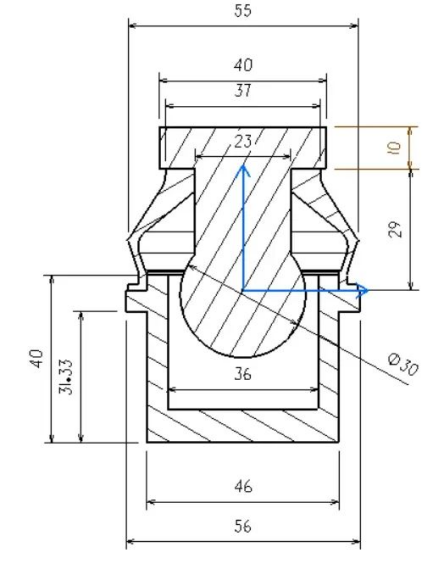

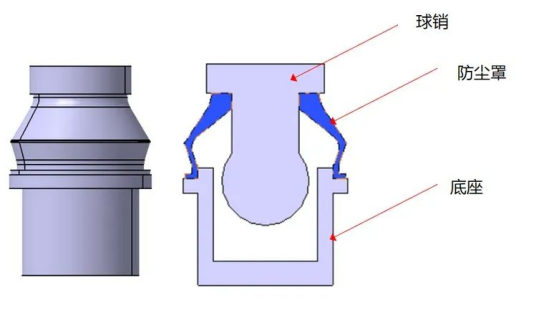

防尘罩、球销、底座基本尺寸如下，防尘罩的轮廓尺寸请大家自己根据实际情况画一下，本次的内容是分析软件的使用方法。

二、abaqus橡胶防尘罩有限元分析step by step

1、网格划分

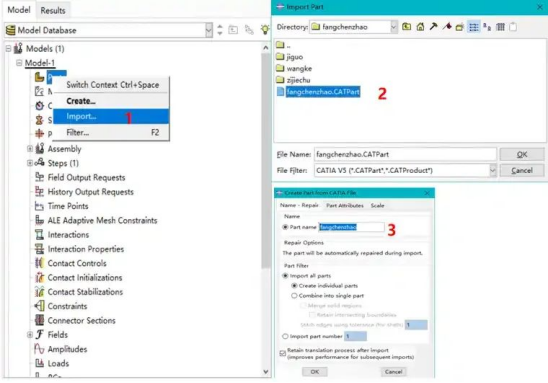

按照下图导入3D实体。

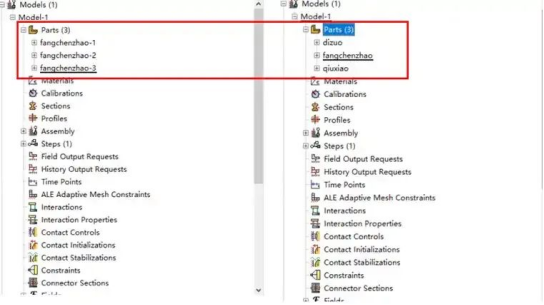

将零部件重新命名便于管理

对底座进行网格划分

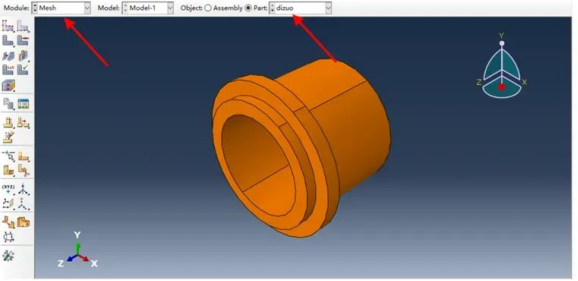

选择Mesh，Part选择“dizuo”

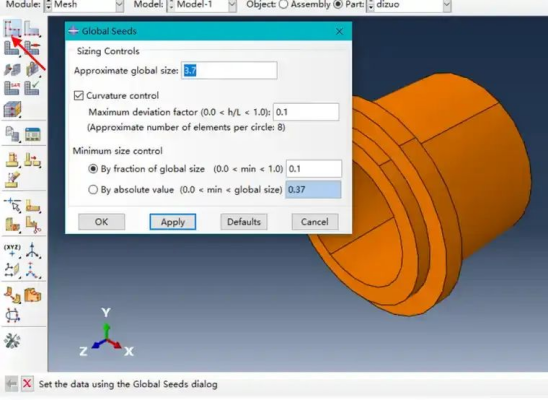

如图设置种子尺寸

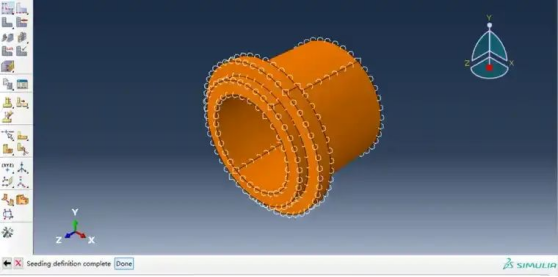

使用鼠标选择零部件

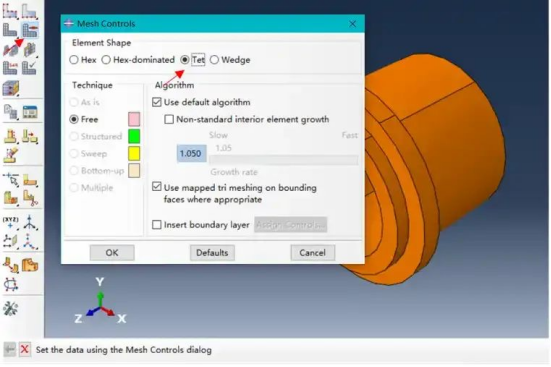

单元类型选择四面体，具体设置如图。

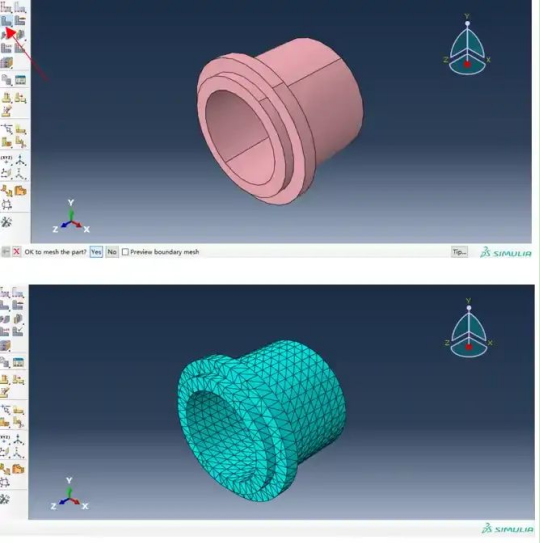

进行网格划分，结果如下图

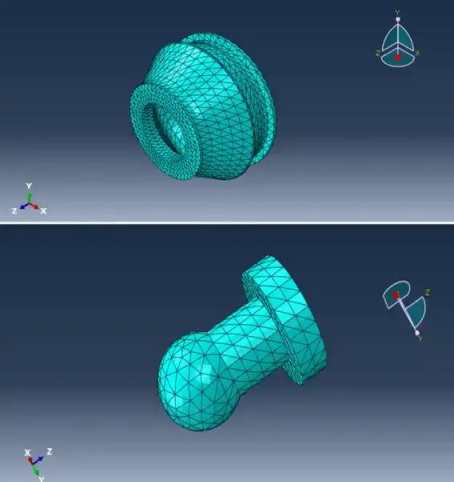

同样的方法划分防尘罩、和球销

2、材料属性赋予

（1）多数橡胶材料是不可压缩的，在橡胶工业中，常采用Mooney-Rivlin经验公式，已橡胶材料硬度表示橡胶弹性，橡胶硬度（HA）用邵尔A型硬度计测出，通过经验公式得到橡胶的剪切模量（G，MPa）、弹性模量（E,MPa）和两个常数C10，C01 。本次假设通过硬度计测出橡胶硬度为70度。计算得到E=5.84MPa，C10=0.78，C01=0.19。

（2）底座和球销为金属

单元材料特性E=206000Mpa，泊松比μ=0.3

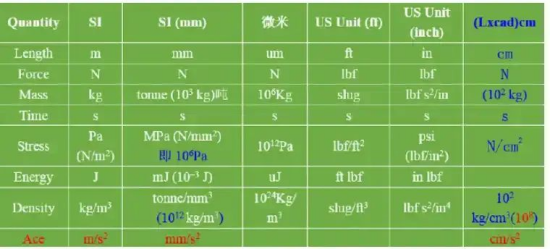

知识点：Abaqus单位制按照如下表进行对应

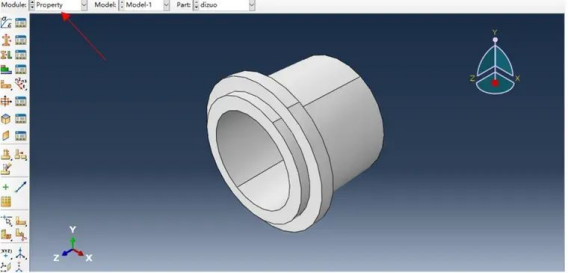

建立金属材料，选择Property

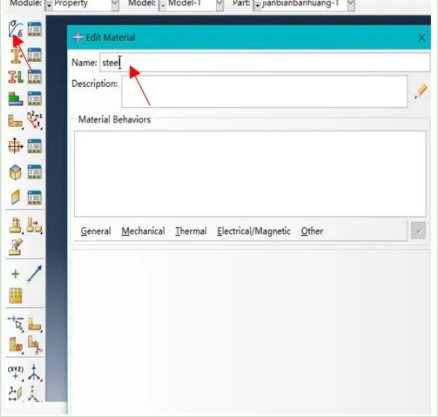

新建材料，命名为steel

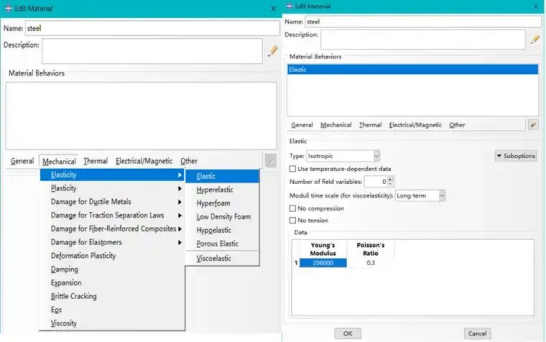

设置材料的弹性模量和泊松比，参数按照下图设置

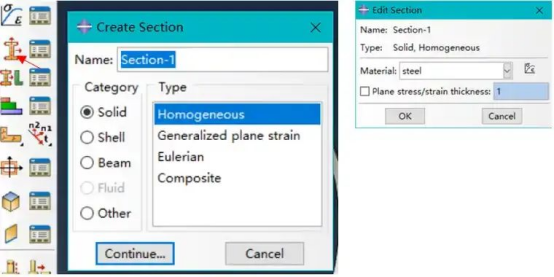

建立截面属性

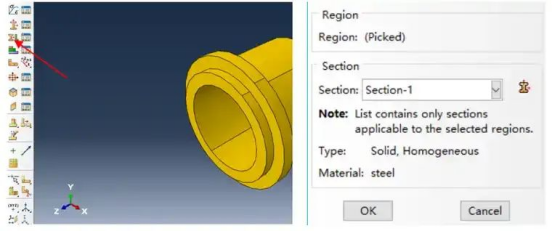

单击赋予材料属性图标，选择section-1，选择需要赋予材料的实体。

同样的方法赋予球销属性。

建立橡胶材料属性

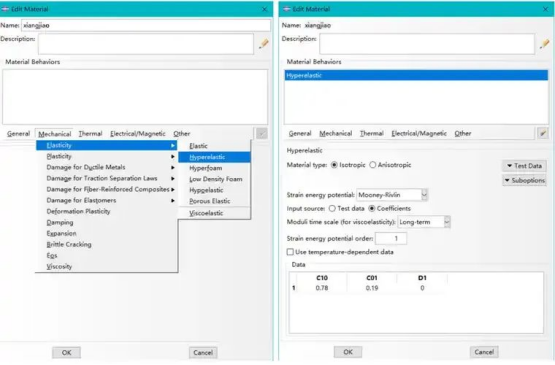

按照下图设置橡胶材料参数，D1=0表示橡胶不可压缩。

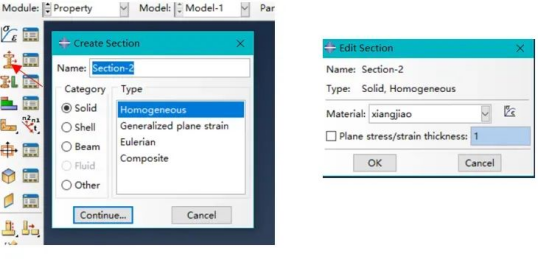

建立截面属性

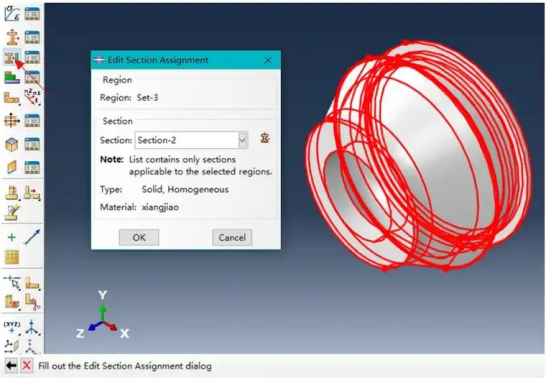

赋予截面属性
