通常，单一频点导出的SPICE网表是可读的，并且只描述结构在该频率下的行为。对于不需要可读性但希望在整个频段上进行精确建模的情况，我们希望使用宽带SPICE。

虽然仿真实例013：IC封装的RLC提取以及等效电路中曾经提到过，“RLCG生成的SPICE都是单独频点的结果，想要得到宽带的SPICE需要用S参数加Idem工具进行转换”。但时过境迁，尽管关于partial RLC的内容更新较少，其实partial RLC早就可以提取宽带SPICE了。

我们以component library中的Bondwire为例，来看一下具体提取方法。

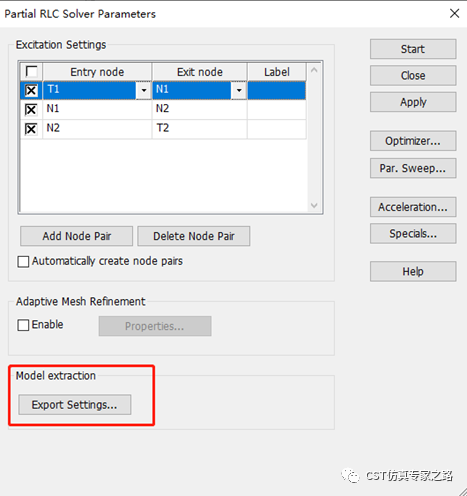

打开BondWire工程，在求解器设置界面，选择Export Settings。

弹出设置界面：

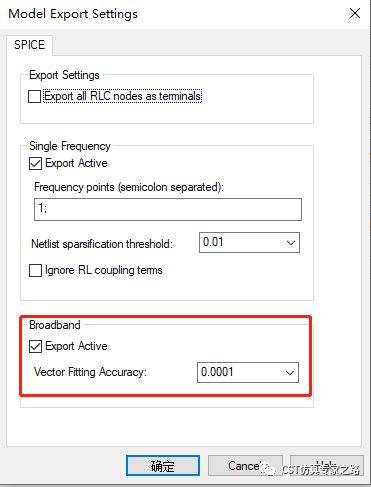

中间是原有的单频点导出功能，可以设定若干个频点。下方即导出宽带SPICE功能。该功能中，求解器使用矢量拟合算法生成SPICE，故同时可设置拟合精度。

设置完成之后，点击求解器start，仿真结束后即可在工程文件夹下，Result>SPICE下找到SPICE文件。

另外，值得一提的是，相比之前仿真实例010:提取局部电感电阻（2020版新功能）和仿真实例013：IC封装的RLC提取以及等效电路中介绍的一些功能细节，目前partial RLC求解器有一些显著的更新。例如，可以支持Open 边界，增加了网格自适应功能、电流可视化等功能。感兴趣的小伙伴可以自己在新版本体验，帮助文档中亦有相关功能说明。
