作者 | Zhou Ming

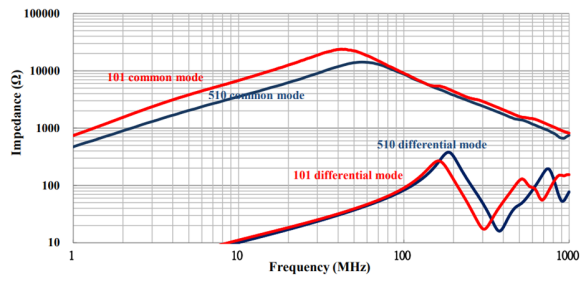

共模电感的差、共模曲线是器件选型的重要参数之一，如上图所示。如何通过仿真拿到这个阻抗曲线呢？今天教大家用CST来仿真共模电感的差、共模曲线。

方法一：利用mode converter。

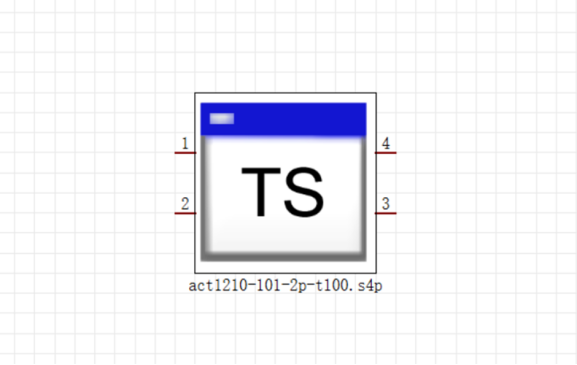

第一步，从官网上下载器件的S参数（或Spice）模型，直接拖入CST电路工作室。

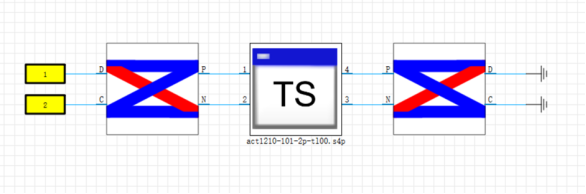

第二步，器件两端的pin脚分别连接mode converter，一端加port，另一端接地。

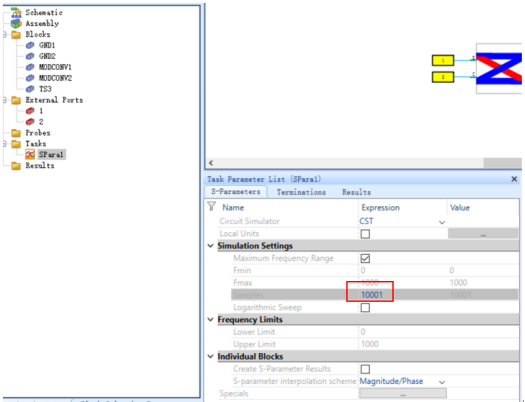

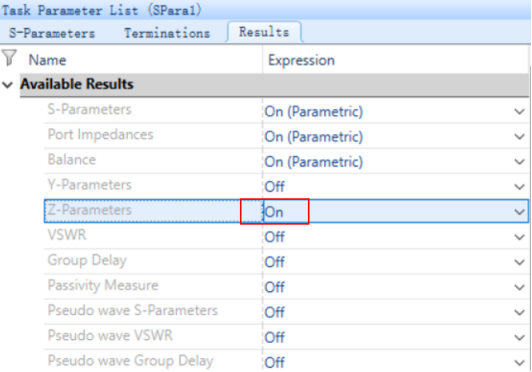

第三步，创建S参数task，增加采样点数，Z-parameters设置为on。

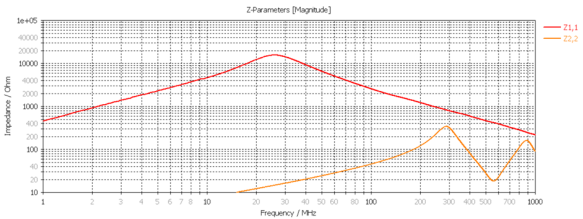

第四步，点击update，直接拿到差、共模阻抗曲线（共模Z11，差模Z22）。

方法二：利用差、共模测试原理。

第一步，把S参数模型按照下图两种方式连接，分别对应共模和差模。

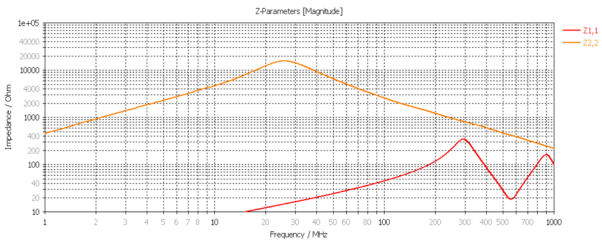

第二步，创建S参数task，与第一种方法设置一致，增加采样点数，Z-parameters设置为on，点击update，同样可以拿到差、共模阻抗曲线（共模Z11，差模Z22）。

对比两种仿真方法仿真结果，得到的差、共模阻抗是一致的。

（内容、图片来源：CST仿真专家之路公众号，侵删）
