作者 | Ma Bin

如果对于一个CST仿真模型，我们需要不断的尝试各种参数组合，以比较不同参数组合下的计算结果，那么我们应该怎么做呢？

方法一：一次一次的打开模型，修改参数并且启动仿真，然后保存每一次的结果？

方法二：进行一些参数扫描，甚至是迭代的进行多个参数的扫描？

显然，方法二适用于每次只变1-3个参数，如果每次需要改变的参数很多，并且参数的变化没有规律，那么这种嵌套的扫参方式会计算一些无用的参数组合结果，不仅浪费时间还多占用内存。

如果只需进行3次或者5次的参数组合，那其实直接用方法一，就是最高效最简单的办法。但是如果参数的组合数上升到50次甚至500次，那我们就需要寻求另一种方法了，这也是这篇文章中我想跟大家介绍的利用Python进行批处理的方法。

方法三：利用Python进行批处理

我们以一个CST自带的喇叭天线为例，这里的监视器做了删减，只保留了三个频点的远场监视器，我们关心的是天线的远场性能和S参数。

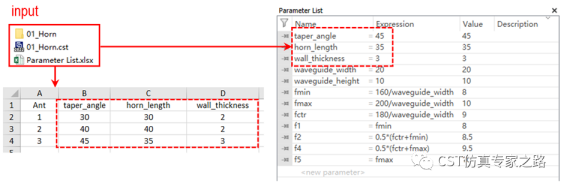

在这个喇叭天线模型中，有很多参数。我们创建一个Excel，命名为Parameter List，然后输入三组天线的参数，这里我们只改变其中三个参数。需要注意的是，参数的修改必须是合理的，否则会造成3D建模报错，进而会导致Python代码运行不成功，无法达到批处理的效果。

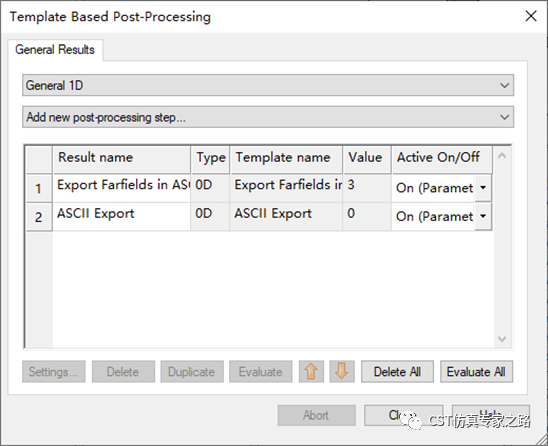

在CST中，我们还需要设置两个后处理模板，一个是导出远场方向图，另一个是导出S参数。这里的结果导出，可以根据需要随意调整。

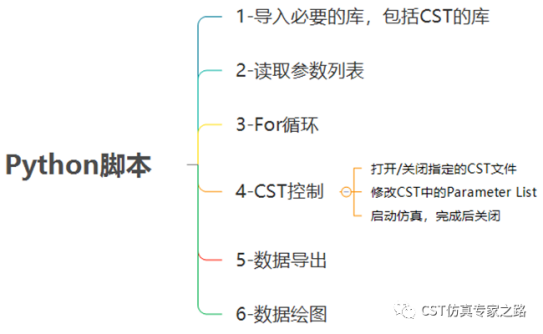

在Python脚本中，有以下几个重要的组成部分。

· 导入必要的库，包括CST的库：这里主要是导入DesignEnviroment，它可以控制CST的打开和关闭；其他的库比如xlrd、numpy、matplotlib等等视需要而定；

· 读取参数列表：从Excel中读取我们需要的参数组合；

· For循环：遍历Excel中所有的行，每个循环中嵌套CST的打开、修改模型、仿真、导出数据最后关闭CST等一系列操作。

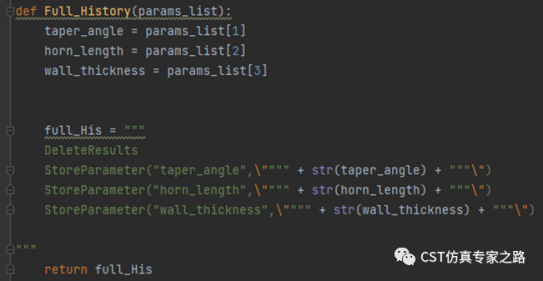

· CST控制：完成指定CST仿真工程的打开和关闭，按照Excel中的参数修改模型的parameter list，选择求解器并启动仿真。其中，将Excel中的参数传递给CST，并控制CST的parameter list进行参数修改，主要参照下面的代码；

· 数据导出：CST中设置的后处理模板，会将需要的结果保存到所在工程文件夹下的Export文件夹中，需要通过Python将每次循环计算的结果抓取并存放到指定output文件夹中。

· 数据绘图：利用Python可以对每次计算的结果进行绘图，在批处理完成之后，可以对每种参数组合的主要结果进行预览。这一步可有可无，按需取舍。

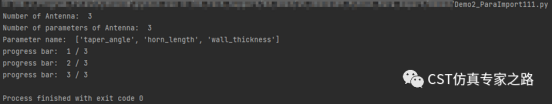

运行Python代码，如下图，可以显示Number of Antenna和 Parameter name等等信息，还可以显示目前的进度。当然这里也可以显示CST模型的网格数量，端口数量等等用户关心的信息，只需要加代码即可。

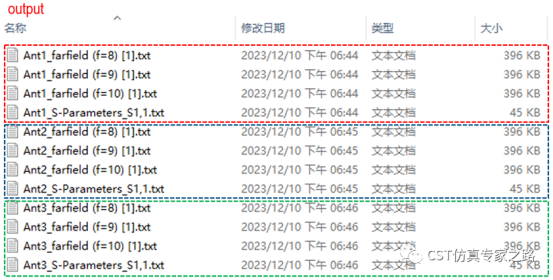

随后，在指定的output文件夹内，可以看到导出的数据，这里的数据都自动加了前缀以便区分。值得说明的是，在本例中我们关心的是每个喇叭天线的S参数和远场性能，所以这里就只抓取了这些结果。如果需要场源文件、电场数据等等，都可以通过后处理+Python的方式抓取并保存。

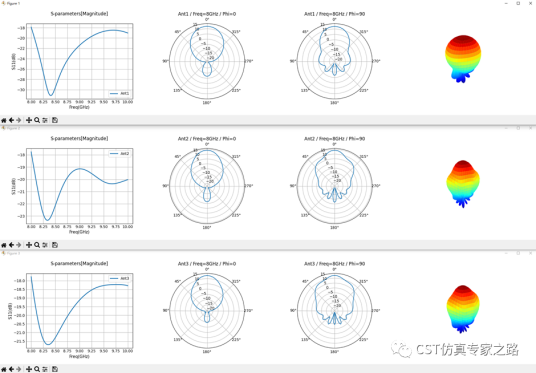

最后，将每个天线的主要性能都用Python绘制出来，方便查看。

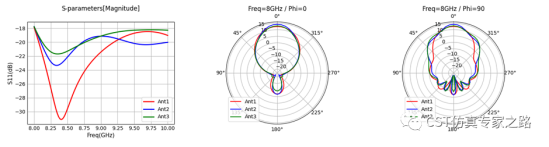

也可以将同类的数据都绘制在一起，更方便对比。当然，这个比较灵活，根据需要修改代码即可。

最后做个总结，以前CST软件的二次开发多以VBA语言为主，近年来，细心的读者已经发现我们开放了很多Python的接口，因为Python的开源性、可扩展性以及可读性使得它更容易被电磁工程师接受和上手。

在本例中，我们展示了利用Python批处理CST的仿真工程，并抓取我们所关心的结果。当我们需要进行大量的重复性仿真时，我们可以尝试编写一段python脚本帮助我们，正所谓磨刀不误砍柴工嘛。
