在振动仿真技术体系中，模态分析是揭示结构固有振动特性的基础手段，对于理解机械系统或工程结构的动态行为具有不可替代的作用。而 Abaqus 作为一款功能强大的有限元分析软件，其模态分析模块能够精准模拟结构的固有振动特性，为工程设计提供可靠的分析依据。

什么是模态分析？

模态分析是研究结构在无阻尼或有阻尼情况下固有振动特性的技术，其核心目标是获取结构的固有频率、振型和阻尼比这三个关键参数。固有频率是结构自身固有的振动频率，与外界激励无关；振型则描述了结构在对应固有频率下的振动形态，反映了结构各部位的振动幅度和相位关系；阻尼比则体现了结构振动过程中能量耗散的能力。

从本质上来说，模态分析是将复杂的结构振动分解为一系列简单的模态振动叠加的过程。每个模态都如同结构的 “振动基因”，决定了结构在特定频率下的振动响应。通过模态分析，工程师可以清晰地了解结构在不同频率下的振动特性，识别出结构的薄弱部位，为避免共振、优化结构动态性能提供重要参考。例如，在桥梁设计中，通过模态分析可以确定桥梁的固有频率，避免车辆行驶产生的振动频率与桥梁固有频率接近而引发共振，保障桥梁的安全运行。

Abaqus 模态分析介绍

Abaqus 作为广泛应用的有限元分析软件，其模态分析功能强大且灵活，能够满足不同工程场景的分析需求。

Abaqus 模态分析的类型

Abaqus 提供了多种模态分析类型，以适应不同的分析条件和需求。其中，线性模态分析是最常用的类型，适用于小变形、线性材料的结构分析，能够高效地计算结构的固有频率和振型。对于存在预应力的结构，如受拉的绳索、受压的梁等，Abaqus 的预应力模态分析可以考虑预应力对结构固有振动特性的影响，使分析结果更加准确。此外，Abaqus 还支持阻尼模态分析，当结构存在显著阻尼时，该分析类型能够计入阻尼的影响，得到更符合实际情况的模态参数。

Abaqus 模态分析的操作流程

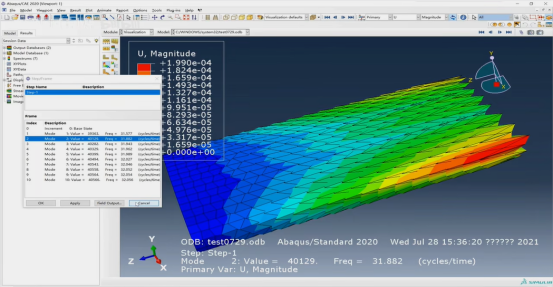

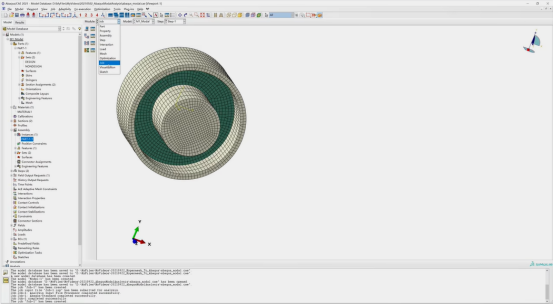

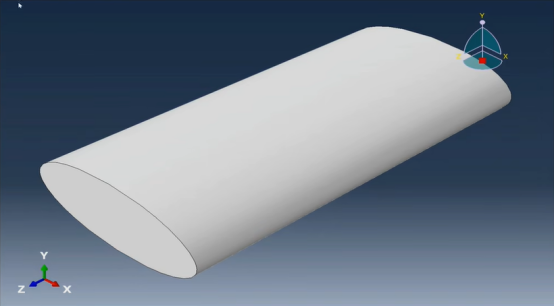

Abaqus 模态分析的操作流程清晰有序，主要包括以下几个步骤：首先，建立结构的三维模型，包括几何形状、尺寸等参数的定义，确保模型能够准确反映实际结构的特征。其次，划分网格，网格质量的好坏直接影响分析结果的精度和计算效率，Abaqus 提供了多种网格划分工具和算法，可根据结构的复杂程度选择合适的网格类型和尺寸。然后，定义材料属性，根据结构所用材料的特性，如弹性模量、泊松比等，为模型赋予相应的材料参数。接下来，施加边界条件，根据结构的实际约束情况，定义结构的固定端、铰支座等边界条件，限制结构的不合理运动。最后，设置模态分析的相关参数，如分析类型、求解的模态数量等，提交分析作业进行计算。计算完成后，Abaqus 会输出结构的固有频率、振型等结果，工程师可以通过可视化功能直观地查看振型动画，分析结构的振动特性。

Abaqus 模态分析的应用案例

Abaqus 模态分析在众多工程领域都有广泛的应用。在汽车行业，工程师利用 Abaqus 对汽车车身进行模态分析，获取车身的固有频率和振型，避免发动机、传动系统等部件的振动频率与车身固有频率发生共振，从而降低汽车的噪音和振动，提高乘坐舒适性。在航空航天领域，Abaqus 模态分析可用于航天器结构的动态特性分析，确保航天器在发射和飞行过程中不会因振动问题而出现故障，保障航天器的安全可靠运行。

模态分析是理解结构固有振动特性的关键技术，而 Abaqus 凭借其强大的模态分析功能，成为工程领域进行模态分析的重要工具。通过 Abaqus 模态分析，工程师能够深入掌握结构的动态行为，为产品设计优化和工程问题解决提供有力的技术支持。
