在电子设备与系统的研发过程中，电磁兼容性（EMC）是衡量产品性能与可靠性的关键指标。CST(CST studio suite)作为一款专业的电磁仿真软件，为EMC分析与设计提供了强大的技术支撑。本文将详细解析CST电磁仿真中“EMC”的内涵，并阐述如何借助CST完成EMC设计。

一、CST电磁仿真中“EMC”的含义

EMC即电磁兼容性（ElectromagneticCompatibility），指电子设备或系统在预定的电磁环境中，既能正常工作（不被其他电磁信号干扰），又不对其他设备或系统产生超出允许范围的电磁干扰（EMI）的能力。在CST电磁仿真中，EMC分析主要围绕两个核心维度展开：

l电磁干扰（EMI，ElectromagneticInterference）：指设备或系统产生的电磁能量通过空间辐射或传导路径，对其他设备的正常工作造成不良影响。例如，无线通信设备的射频信号可能干扰附近的医疗仪器，开关电源的高频噪声可能通过电源线影响相邻电路。

l电磁抗扰度（EMS，ElectromagneticSusceptibility）：指设备或系统在受到外界电磁干扰时，仍能保持正常工作的能力。例如，汽车电子系统需抵御发动机点火产生的脉冲干扰，工业控制系统需耐受车间内的电磁辐射环境。

CST凭借其全波仿真能力，可精准模拟电磁波的辐射、传导、耦合等物理过程，帮助工程师在设计阶段识别EMC问题，避免产品后期因兼容性不达标而返工。

二、借助CST完成EMC设计的核心步骤

EMC设计是一个“预防-分析-优化”的闭环过程，CST的仿真功能贯穿于设计全流程，具体步骤如下：

1.明确EMC设计目标与标准

在设计初期，需根据产品的应用场景和行业规范，确定EMC性能指标。例如：

l消费类电子产品需符合欧盟CE认证中的EMC标准（如EN301489），限制辐射骚扰的频率范围与强度；

l汽车电子需满足ISO11452系列标准，确保在特定电磁环境下的抗扰度；

l军用设备需遵循GJB151B，对电磁辐射和抗扰度提出更严苛的要求。

CST支持导入各类国际标准的测试模板（如辐射发射测试的3米法、10米法暗室模型），帮助工程师快速对标设计目标。

2.建立电磁仿真模型

基于产品的三维结构与电气原理，在CST中构建精细化的电磁仿真模型，关键要素包括：

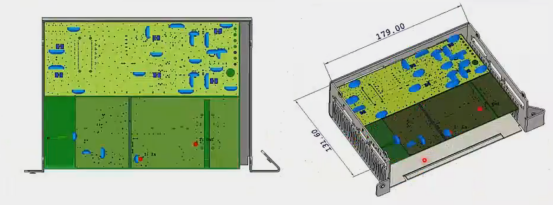

l几何模型：导入PCB板、外壳、线缆、连接器等结构的三维模型，需保留影响电磁特性的关键细节（如接地平面、屏蔽层、缝隙等）；

l材料属性：为模型赋予真实的电磁参数，如导体的电导率、介质的介电常数、屏蔽材料的磁导率等，CST的材料库提供了丰富的预设参数，也支持用户自定义；

l激励与边界条件：根据实际工作场景设置激励源（如芯片的时钟信号、天线的发射功率），并定义仿真区域的边界（如吸收边界条件模拟无限空间，理想导体边界模拟金属外壳）。

模型简化需兼顾精度与效率：对于高频信号路径（如射频天线、高速信号线）需保留细节，对于低频结构可适当简化，CST的自适应网格技术可自动优化网格密度，平衡仿真精度与计算成本。

3.开展EMC仿真分析

利用CST的多物理场仿真模块，针对EMI和EMS进行专项分析：

（1）电磁干扰（EMI）分析

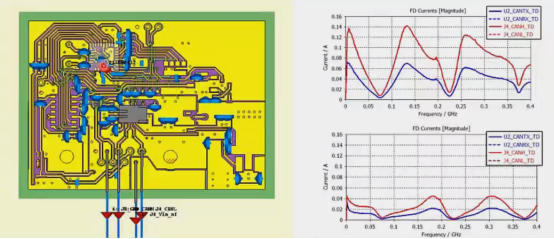

l 辐射干扰仿真：通过CST的“FarFieldCalculation”功能，计算设备在不同频率下的辐射场强，生成辐射方向图和频谱曲线，判断是否符合标准限值。例如，模拟PCB板上高速时钟线的辐射，定位辐射源（如未端接的传输线、不合理的接地）。

l 传导干扰仿真：分析设备通过电源线、信号线传导的噪声，利用CST的“CableSimulation”?？槟Ｄ庀呃录涞鸟詈希拦缆瞬ㄆ鞯囊种菩Чㄈ绻材５绺?、穿心电容对传导噪声的衰减）。

（2）电磁抗扰度（EMS）分析

辐射抗扰度仿真：模拟外界电磁环境（如静电放电、脉冲群、辐射电磁?。┒陨璞傅挠跋?，通过CST的“NearFieldCoupling”功能计算干扰信号在电路中的感应电压或电流，评估敏感部件（如传感器、处理器）的抗干扰能力。

传导抗扰度仿真：分析通过电源线或信号线注入的干扰信号（如电压暂降、浪涌）在系统中的传播路径，验证?；さ缏罚ㄈ?/span>TVS二极管、保险丝）的有效性。

4. 基于仿真结果的EMC优化设计

根据CST的仿真分析结果，针对性地采取优化措施，常见手段包括：

l布局与布线优化：调整PCB板上元器件的位置（如将敏感电路远离噪声源），优化高速信号线的布线（如增加接地平面、控制阻抗匹配、缩短走线长度），通过CST的“LayoutEditor”实时仿真不同布线方案的EMC性能。

l屏蔽设计：对强辐射源或敏感部件增加屏蔽罩，利用CST模拟屏蔽材料的厚度、缝隙大小对屏蔽效能的影响（如缝隙的长度超过λ/20时，屏蔽效能会显著下降），优化屏蔽结构的密封性能。

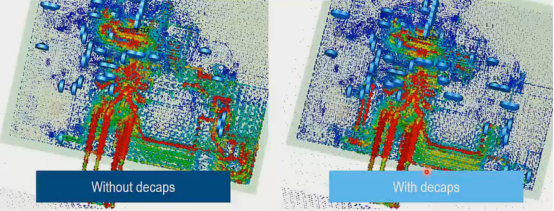

l滤波与接地优化：在电源入口或信号接口处增加滤波器，通过CST仿真确定滤波器的参数（如截止频率、阻抗匹配）；优化接地网络（如单点接地、多点接地、混合接地），减少地环路引起的干扰，CST的“GroundBounceSimulation”可直观展示地电位差对电路的影响。

l吸收与隔离：在设备外壳或线缆上使用吸波材料，降低辐射干扰；通过隔离变压器、光耦等器件实现电路间的电气隔离，CST可仿真隔离器件的寄生参数对EMC性能的影响。

5.验证与迭代

完成优化设计后，需再次通过CST进行仿真验证，确认EMC性能是否达标。若仍存在问题，需重复“分析-优化-验证”流程，直至满足设计目标。对于复杂系统，可结合实物测试（如EMC暗室测试）校准仿真模型，提高后续仿真的准确性。

三、CST在EMC设计中的优势

CST的时域有限差分（FDTD）、频域有限元（FEM）等算法，能够高效处理从低频到高频的宽频带电磁问题，支持多物理场耦合（如电磁-热-结构耦合），为EMC设计提供全方位的仿真支持。其直观的后处理功能（如场分布云图、频谱分析、动画演示），可帮助工程师快速定位EMC问题的根源，减少试错成本。

在CST电磁仿真中，EMC是衡量电子设备电磁兼容能力的核心指标，涵盖电磁干扰与抗扰度两大维度。借助CST完成EMC设计，需通过明确标准、建模仿真、优化验证的流程，结合布局布线、屏蔽滤波等技术手段，在设计阶段解决潜在的电磁兼容问题。通过CST的精准仿真与高效优化，可显著提升产品的EMC性能，缩短研发周期，降低生产成本，为电子设备的可靠运行提供有力保障。
