这期我们看一个卫星的高强度辐射场HIRF，涉及Cable工作室、场路结合、平面波的电路激励以及真瞬态仿真。这也是一个EMC（EMS）的辐射灵敏度RS问题。

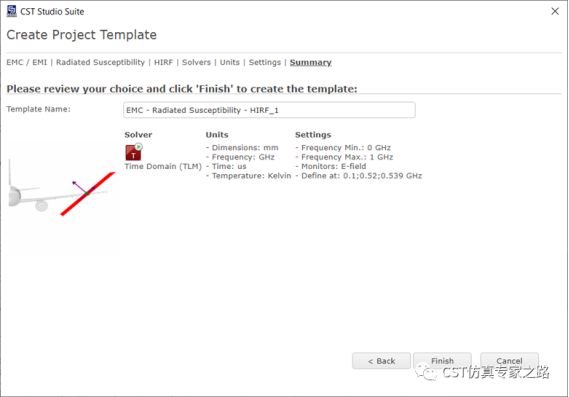

启用EMC模板：

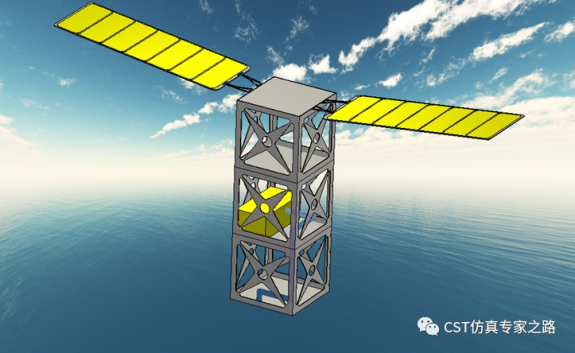

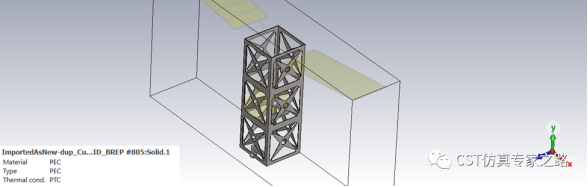

导入卫星的三维结构，主框架为PEC。这种纹理其实CST中也很容易画的。

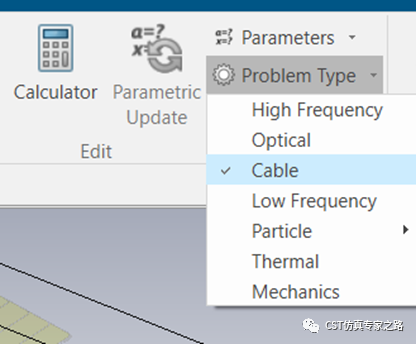

我们从微波工作室转去线缆工作室：

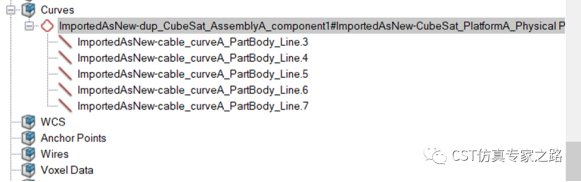

这里用的导入文件直接有curve，也可以用户自己画curve，用来表示卫星中的线缆：

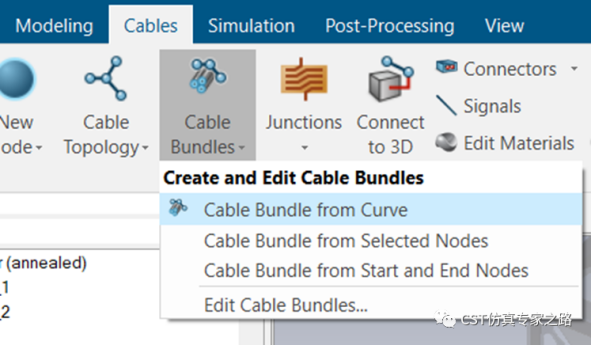

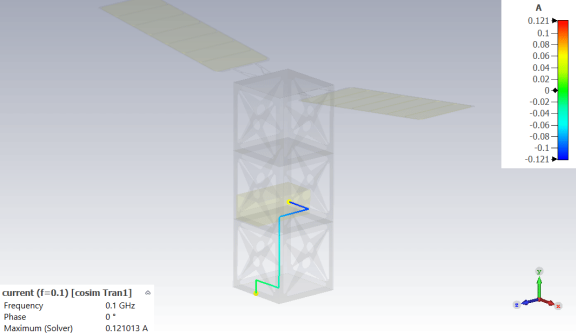

用curve生成线缆：

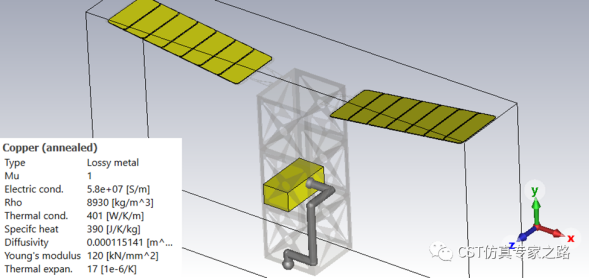

其他部位我们设置成铜材料：

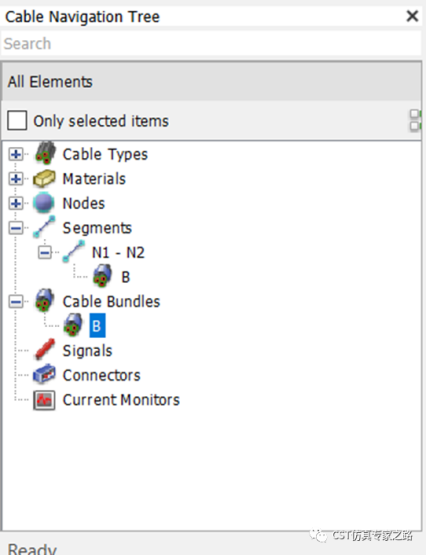

下面明确cable内容：

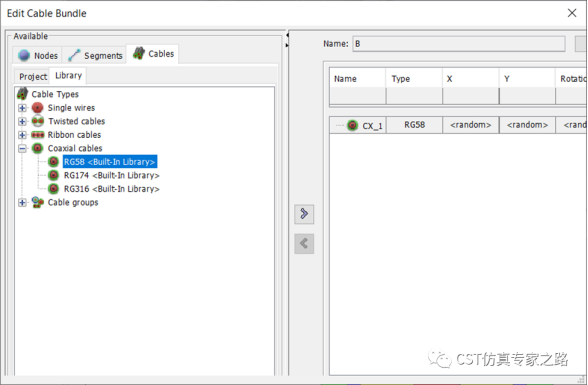

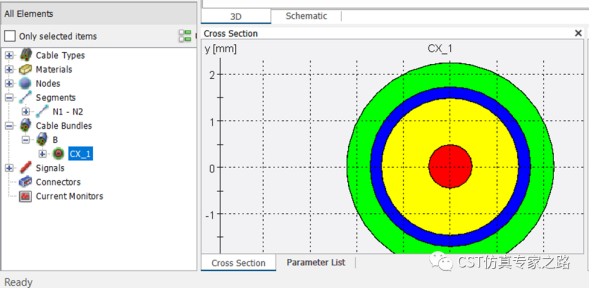

选用library中的简单同轴：

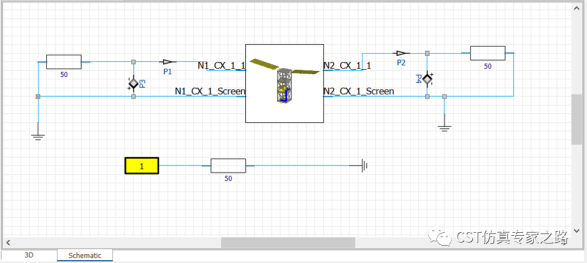

前往电路添加负载和探针，注意P3和P4是差分开路探针；另外添加一个简单电路和端口，用于真瞬态激励平面波：

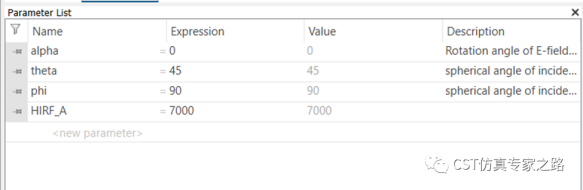

 定义一个控制HIRF幅值的参数，调整theta和phi控制平面波：

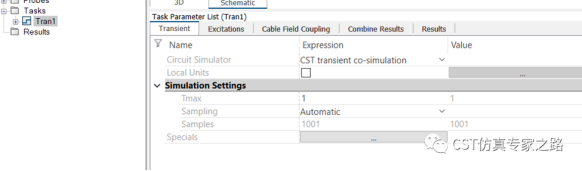

电路中添加Transient瞬态任务，选择真瞬态co-sim，这里放1us，实际仿真时间也可能-40dB就停下来了。

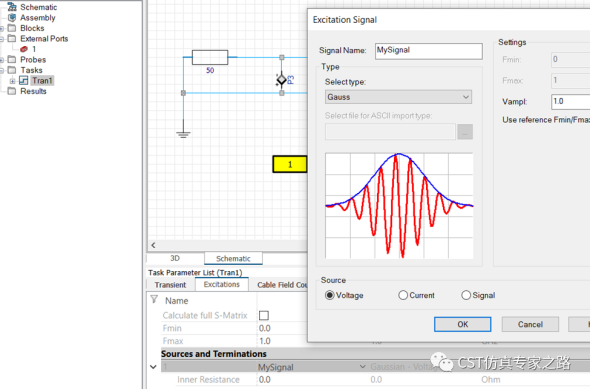

添加激励信号：

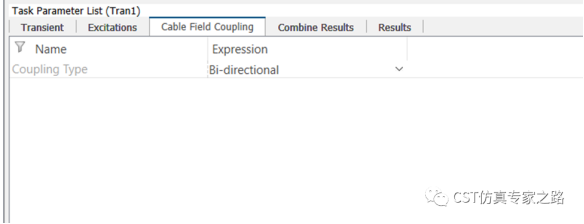

双向求解线缆：

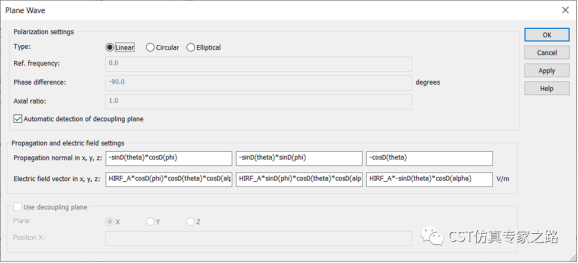

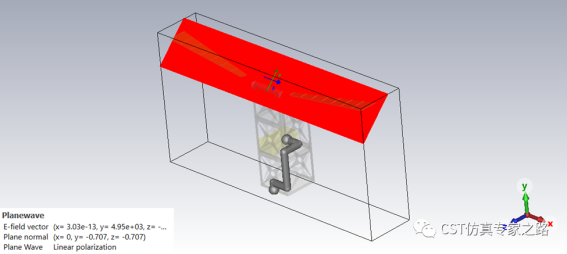

查看平面波位置，编辑内容：

添加振幅系数即可：

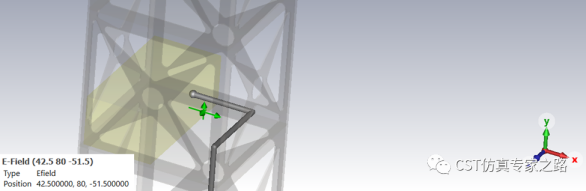

添加探针：

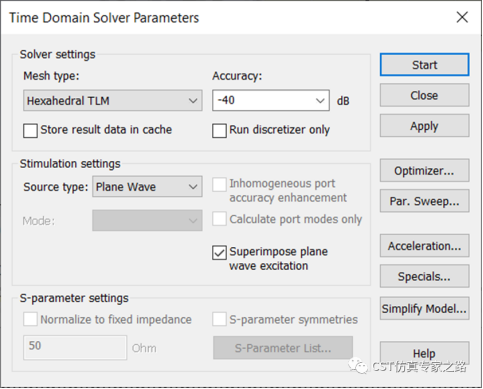

求解器中选平面波并选中superimpose平面波叠加能量：

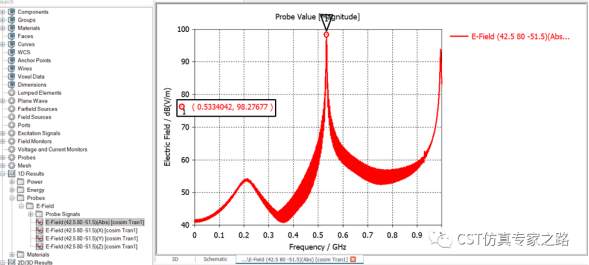

电路中更新Tran1任务，开始仿真。结束后我们先查看3D的探针结果：

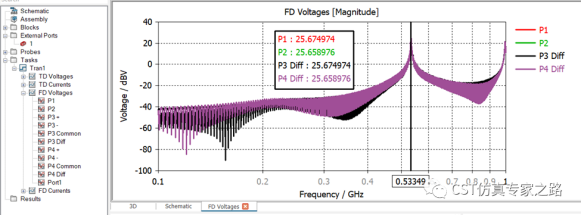

再看看电路中线缆两端的电压：

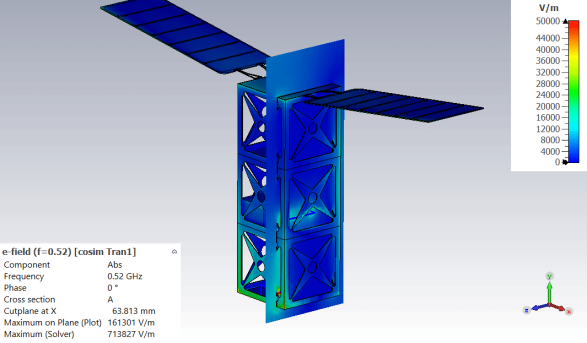

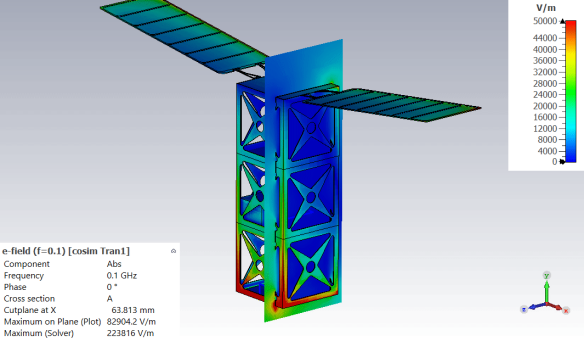

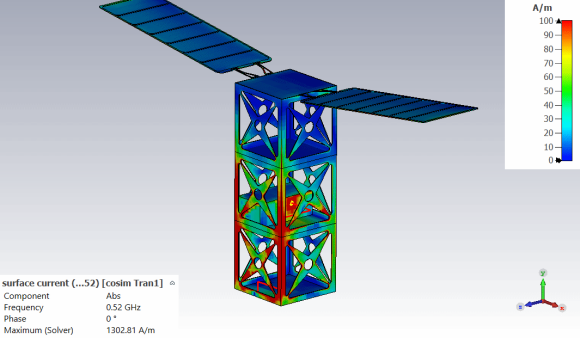

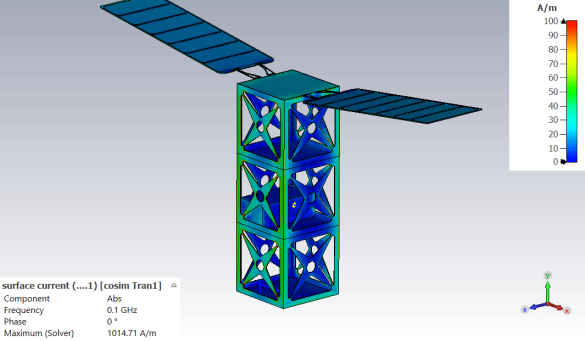

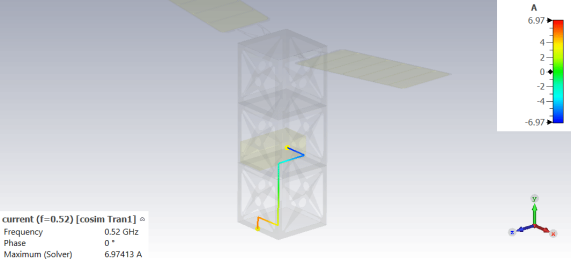

最后看看电场和表面电流，可见0.52GHz附近峰值确实cable的电场和电流较强：

小结：

1.     平面波在电路中没有端口，激励需要用co-sim真瞬态仿真和独立的简单电路。

2.     HIRP仿真用平面波作为激励，通过EMC模板可以免去定义平面波角度和幅值计算式的麻烦。

3.     Cable工作室用的TLM求解器，工作室转换用problem type直接转。
