众所周知，达索系统的CST在2023年版本中增加了一个新功能EMC Standard Limit,它可以自动生成各种通用的EMC测试标准，这个功能真的非常的好，给我们CST用户带来了很多的便利。

EMC测试标准是用于评估电子设备的电磁兼容性的标准。以下是一些常见的EMC测试标准：

　　1.CISPR 22：这是一个国际标准，适用于计算机设备和其它类似设备的辐射和传导骚扰测量。

　　2.CISPR 25：这是一个汽车电子设备的EMC测试标准，包括电磁兼容性和电子设备的可靠性测试。

　　3.EN 55022：这是一个欧洲标准，适用于计算机设备和其它类似设备的辐射和传导骚扰测量。

　　4.EN 55024：这是一个欧洲标准，适用于所有电子设备的免疫性测试。

　　5.FCC Part 15：这是美国联邦通信委员会的规定，适用于计算机设备和其它类似设备的辐射和传导骚扰测量。

　　6.IEC 61000-4-2：这是一个国际标准，适用于电子设备的ESD（静电放电）测量。

　　7.IEC 61000-4-3：这是一个国际标准，适用于电子设备的辐射测量。

　　8.IEC 61000-4-4：这是一个国际标准，适用于电子设备的瞬态传导骚扰测量。

　　9.IEC 61000-4-5：这是一个国际标准，适用于电子设备的瞬态电压骚扰测量。

　　10.IEC 61000-4-6：这是一个国际标准，适用于电子设备的有源和无源传导骚扰测量。

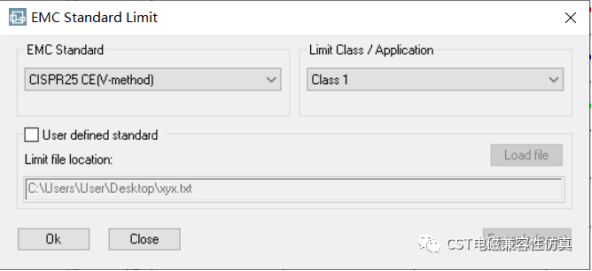

如图CST脚本中有各种通用的EMC测试标准，比如CISPR25，CISPR32，FCC等，而且各个测试等级都有。

那么如果我们需要导入自定义的EMC测试标准或者整车厂的测试企标，那么应该怎么办呢？

首先在Macros里面打开EMC Standard Limit脚本，

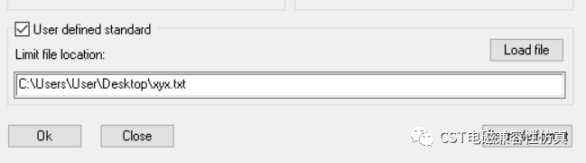

然后勾选选择User defined standard，再点击button->Load file,导入你准备好的标准的目标文档，格式是txt文档。

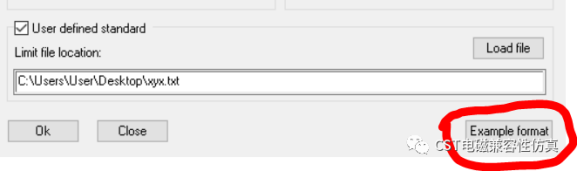

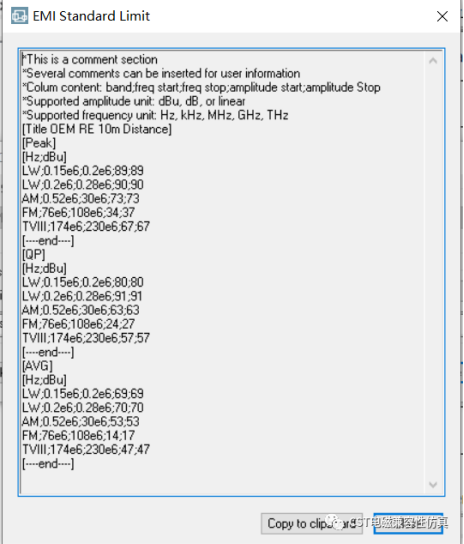

导入自定义标准的文档如何编辑呢？编辑格式在CST里面是有参考的，我们点击按钮Example format，打开对话框，如下图。

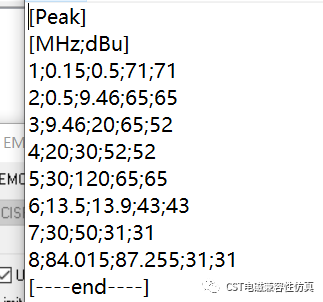

这个没必要多说什么，直接上我编辑的实例，大家可以参考下我的格式，按照这个格式来写就行了，峰值，准峰值，平均值可以写在一起同时导进去，这个真的方便，如图：

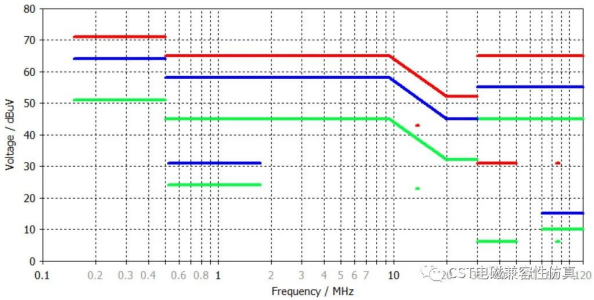

最后点击OK，在导航树的results里面查看结果：

红色线是PK值，蓝色线是QP值，绿色线是AVG值

最后点赞一下CST，它的功能越来越强大，也越来越多，喜欢编程和编辑脚本的小伙伴得抓紧时间了。以后很多脚本都会成为CST的一个功能了，以后自己编程二次开发的机会会越来越少。
