最近有朋友私信我问我在做CST电磁兼容性仿真的过程中用过哪些激励信号。今天我就来分享一下。

因为我是做电机控制器的，所以目前我遇到的激励信号无非有这些：

（1）电机三相桥的驱动信号。这些激励信号不是通过示波器测试获得的，而是通过SVPWM算法生成的，有七段式和五段式算法，当然测试模式也有带载和堵转的分别，这些因素都会决定着激励信号。目前用的比较多的是随机开关频率的SVPWM算法。

（2）PMIC的buck电路的开关信号。因为芯片高度集成，buck电路的开关信号无法测得，小编通过程序脚本实现的。我们的PMIC芯片用的不是PWM而是PFM。

（3）反激电源的开关信号?？梢杂檬挡庑藕?，也可以用脚本生成

（4）CAN通讯信号。实测信号。

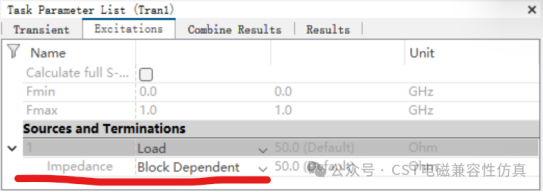

正常情况下，我们在CST的DS工作室里面建立port并且建立瞬态仿真任务，可以通过下图红线这里添加激励信号。

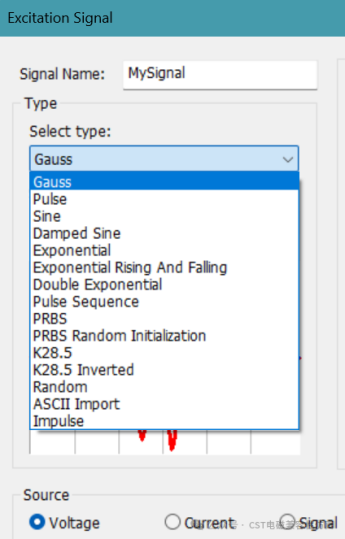

并且在如下对话框里面的激励类型里面旋转激励源设置，有高斯，正弦波，方波，随机数字信号，以及导入外部信号数据等。

但是有时候因为产品设计的局限性和特殊性，只能采用实测信号或者通过脚本去模拟激励信号来进行仿真。下面我简单讲一下我遇到的这几个激励信号。

一，电机三相桥的驱动信号。

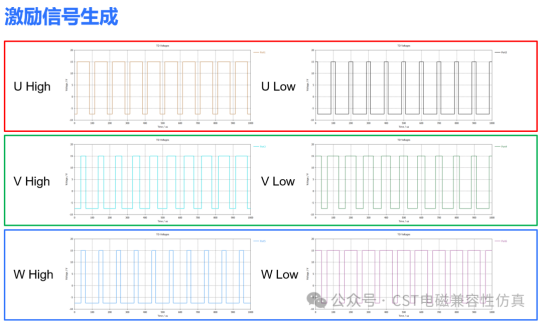

小编用的自己的脚本，我们正?？刂撇呗圆捎玫?/span>SVPWM的七段式和五段式算法。测试模式有带载模式和堵转模式。电机有三相电机，六相电机。所以脚本考虑的比较全面。涵盖了所有我们能用到的模式和测试情况。

二，buck电路的开关信号

由于PMIC高度集成，我们是无法去测到buck电路的开关信号的，那怎么办？只能人为的制造一个。可以通过PMIC的datasheet给出的参数，如图，这个驱动信号采用的是PFM(脉冲频率调制)。

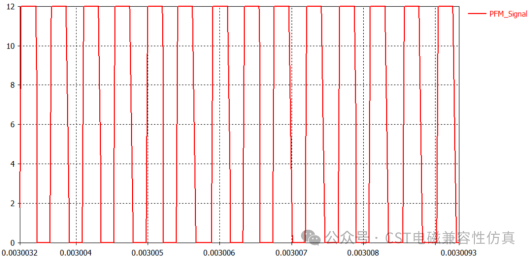

我们还是使用脚本去模拟这个PFM驱动信号，如图

有的同学说我用固定频率和占空比的方波信号也可以，是的也可以，你可以参考下。但是你用这种信号无法仿真出跟实际测试频谱一样的包络，因为你的频率和占空比是固定的，导致的频谱能量很集中，都集中在你的基波频率和它的高次谐波频率上，EMI接收机处理的每一个时间窗的频谱都一样没有差别，而且频谱的总体包络的幅值波动很大。

三，反激电源的驱动信号。

反激电源一般用独立器件去设计搭建电路的，容易拿到驱动信号数据，最好用实测信号来仿真。实际上反激电源好多驱动信号也是会有一定范围的抖频。上面讲到的我的PFM脚本也可以用。如下图，这个方波信号的每一周期都是不一样的，频率会抖动。

如果条件不允许，CST的Pulse激励也可以试试。

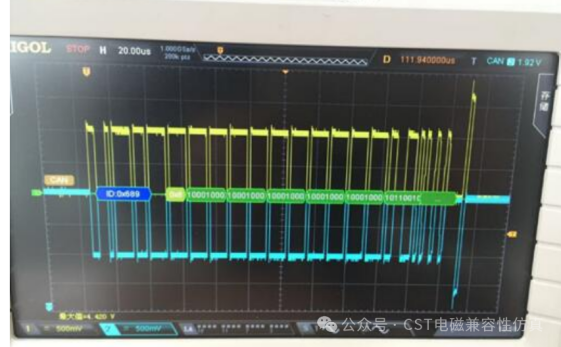

四，CAN通讯信号。

铁定用实测信号，而且可以仿真的很准。

（内容、图片来源：CST电磁兼容性仿真，侵删）
