在射频（RF）电路设计领域，CST仿真软件凭借强大功能助力工程师深入剖析电路性能。其中，在trace中增加射频走线是关键操作，对精准模拟信号传输、优化电路布局意义重大。以下为详细操作流程与要点。

一、前期准备

1. 明确设计目标：在增加射频走线前，需精准把握电路整体功能与性能要求。比如设计一款5G通信模块，要明确其工作频段（如3-6GHz）、信号功率范围、期望的传输损耗等。这些参数将决定射频走线的关键特性，如线宽、线间距等。

2. 构建基础模型：在CST软件中搭建电路基础结构，包括设置电路板的材质参数（介电常数、损耗正切等）、尺寸规格。若涉及多层板，需清晰定义各层功能与堆叠顺序。例如，对于常见的四层板，依次为顶层（元件放置层）、电源层、地层、底层（走线层）。同时，完成已确定电路元件（如芯片、电容、电感）的布局，为后续添加射频走线提供定位参照。

二、添加射频走线具体步骤

1. 进入走线绘制模式：打开CST软件项目，切换至“Layout”或“Geometry”模块（不同版本位置可能有别），点击工具栏中的“Trace”或“LineDrawing”工具，激活射频走线绘制功能。此工具图标通常类似铅笔或线段，鼠标悬停会显示功能提示。

2. 设置走线参数：在绘制前，需设置关键走线参数。点击“Properties”或“TraceSettings”调出参数设置窗口。主要参数包括：

l线宽：依据信号频率与电流承载能力确定。高频信号（如GHz频段）为减少趋肤效应，线宽不宜过宽；同时考虑电流大小，确保线宽能承载额定电流，避免过热。如1GHz信号、100mA电流，线宽可能设为0.2mm。

l线间距：取决于信号串扰要求与电路板空间。为降低相邻走线间串扰，间距至少为线宽的1.5-2倍；若电路板空间充裕，适当加大间距可进一步提升性能。

l走线层选择：若为多层板，指定射频走线所在层。如对高速数字信号，常选内层以减少电磁干扰，通过下拉菜单选择对应层。

3. 绘制射频走线：设置好参数后，在电路板布局界面，从信号源起始点点击鼠标左键确定起点，拖动鼠标至目标终点再次点击确定，软件自动生成直线段射频走线。若需绘制折线或曲线，可在路径转折点点击鼠标添加控制点，通过调整控制点位置与切线方向塑造走线形状。例如，为避让其他元件，可绘制折线绕开。

4. 连接元件与走线：射频走线需与电路元件（芯片引脚、电容焊盘等）精准连接。将鼠标移至元件连接点，当软件出现吸附提示（如光标变色、出现连接标识）时点击，完成元件与走线连接。确保连接牢固，否则会导致信号传输中断或性能下降。

5. 添加过孔（若需）：多层板设计中，射频走线可能需跨层连接。此时在需跨层处，点击“Via”工具，设置过孔参数（直径、钻孔深度、焊盘尺寸等），点击确定即可在相应位置生成过孔，实现不同层间射频走线连接。例如，从顶层走线连接至底层，通过过孔贯穿中间层。

三、后续检查与优化

1. 电气规则检查：完成射频走线添加后，利用CST软件“DRC（DesignRuleCheck）”功能检查。设置电气规则，如最小线宽、最小线间距、过孔尺寸限制等。软件自动扫描电路，标记违规处，便于及时修改，确保设计符合电气规范。

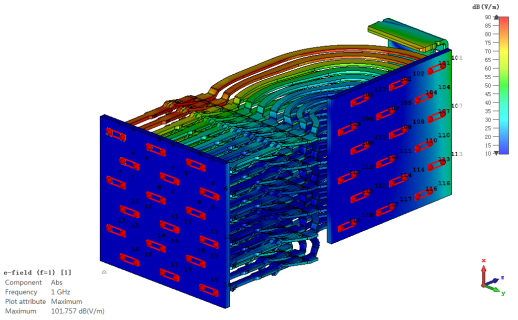

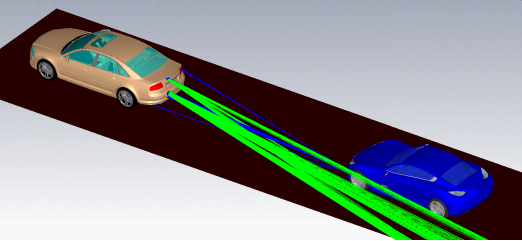

2. 仿真验证与优化：将含射频走线的电路模型导入CST电磁仿真?？椋柚眉だ矗ㄈ缯也ㄐ藕旁?，指定频率、幅值、相位）与边界条件（如辐射边界、端口匹配条件）进行仿真。分析S参数（S11：反射系数、S21：传输系数）、电场强度、磁场强度分布云图，评估射频走线性能。若反射系数过大（如S11>-10dB），可微调走线长度、线宽，或添加匹配元件（如串联电感、并联电容）优化，重新仿真直至满足性能指标。

通过上述流程，工程师能在CST仿真软件trace中高效、精准地增加射频走线，为设计高性能射频电路奠定坚实基础，提升电路设计的可靠性与稳定性。
