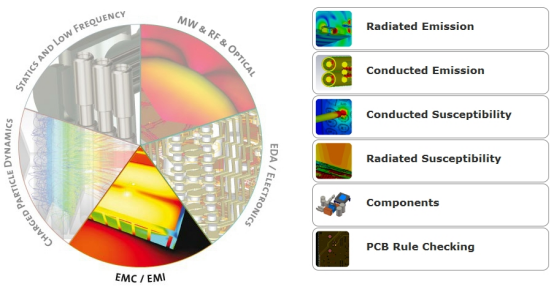

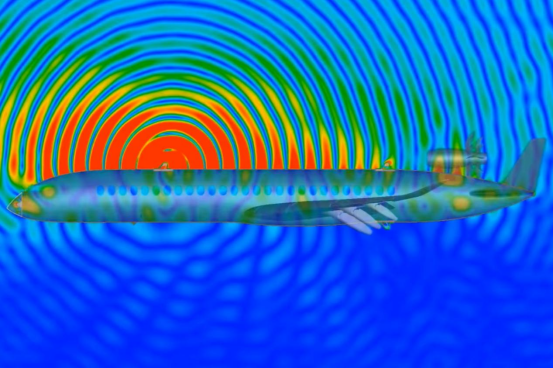

在电磁工程领域，CST（CST studio suite工作室套装）凭借对高频、高速电磁问题的精准模拟能力，成为天线设计、射频器件开发、电磁兼容（EMC）分析等场景的核心工具。但要高效开展电磁场与电磁波仿真，需先理清基础认知与关键前提问题，避免因前期准备不足导致仿真偏差或效率低下。







一、仿真前必搞懂的核心问题：从需求到基础认知

（一）明确仿真目标与场景：你要解决什么电磁问题？

开展 CST 仿真的第一步，是精准定位需求 —— 不同电磁场景对应不同的仿真逻辑与参数设置，若目标模糊，后续操作易偏离方向。需先明确以下问题：



1. 仿真类型划分：是分析电磁波的辐射（如天线远场辐射特性）、传输（如微带线信号损耗），还是电磁干扰（如 PCB 板对周边器件的 EMC 影响）？不同类型需选择 CST 不同的求解器（如时域求解器、频域求解器）。



2. 核心指标定义：需重点关注哪些参数？例如天线仿真需明确增益、方向图、驻波比（VSWR）；射频器件仿真需关注插入损耗、回波损耗；EMC 仿真需关注电场强度、磁场分布等。



3. 工程约束条件：是否有尺寸、频率、材料等限制？比如手机天线仿真需限定工作频段（如 3.5GHz 5G 频段）、天线尺寸（适配手机机身），这些约束直接影响模型构建与参数设置。



（二）掌握电磁场基?。罕苊?/span> “知其然不知其所以然”

CST 仿真本质是对麦克斯韦方程组的数值求解，若缺乏基础理论支撑，易出现参数设置错误。需先理解以下核心概念：



1. 电磁场与电磁波的基本特性：如电磁波的极化方式（线极化、圆极化）、传播特性（反射、折射、衰减），这些特性直接影响仿真模型的边界条件设置（如是否添加吸收边界）。



2. 频域与时域的区别：频域仿真适用于单频或窄频场景（如固定频率的滤波器分析），时域仿真适用于宽频场景（如脉冲信号的传输分析），需根据需求选择对应的求解器。



3. 材料的电磁参数：如介电常数（ε）、磁导率（μ）、电导率（σ），不同材料（如金属、介质、磁性材料）的参数差异会显著影响电磁场分布，需准确获取并输入 CST。







二、CST 电磁场与电磁波仿真的核心步骤（结合前期问题落地）

（一）模型构建：基于需求与基础认知定框架

1. 几何建模：在 CST 的 “Modeling” 模块中，根据仿真目标创建三维模型。例如天线仿真需绘制辐射单元、馈线、接地平面；传输线仿真需绘制导体与介质层。需注意：模型尺寸需与实际工程一致，避免简化过度（如忽略关键结构细节）或冗余（如添加无关部件增加计算量）。



2. 材料赋值：在 “Material Library” 中为模型各部件分配材料，需严格匹配前期确认的电磁参数（如金属部件选择 “Copper”，介质基板选择 “FR4”）。若需自定义材料（如特殊介质），需手动输入介电常数、损耗正切等参数。



（二）求解器与边界条件设置：呼应前期场景与理论认知

1. 求解器选择：根据仿真类型与频段需求选择：

l时域求解器（Time Domain Solver）：适用于宽频问题（如超宽带天线、EMC 瞬态分析），计算效率高，可一次性获取宽频范围内的结果。

l频域求解器（Frequency Domain Solver）：适用于单频或窄频问题（如微波滤波器、谐振器），精度高，适合对特定频率点的特性做精细分析。



2. 边界条件设置：根据电磁波传播特性设置：

l吸收边界（Absorbing Boundary）：用于模拟无限空间（如天线远场辐射），避免电磁波在边界处反射影响结果。

l理想导体边界（Perfect Electric Conductor, PEC）：用于模拟金属表面（如接地平面），电磁波在 PEC 边界处会全反射。

l周期性边界（Periodic Boundary）：用于模拟阵列结构（如天线阵列、频率选择表面），减少模型规模，提高计算效率。



（三）激励与参数设置：聚焦前期定义的核心指标

1. 激励源设置：在 “Excitation” 模块中添加激励，需与仿真目标匹配。例如：

l天线仿真：添加 “Waveguide Port”（波导端口）或 “Lumped Port”（集总端口）模拟馈电，需设置激励信号的频率、幅度、极化方式。

l传输线仿真：添加 “Port” 在传输线两端，设置信号类型（如正弦波、脉冲信号）。



2. 仿真参数设置：定义计算范围与精度，如：

l频域仿真：设置 “Frequency Range”（需覆盖关注频段）、“Number of Frequency Points”（点数越多精度越高，但计算时间越长）。

l时域仿真：设置 “Simulation Time”（需足够长，确保电磁波完全传播或衰减至可忽略水平）、“Time Step”（需满足 Courant 条件，避免数值不稳定）。



（四）仿真计算与结果分析：验证前期目标是否达成

1. 计算运行：点击 “Start Simulation” 启动计算，CST 会自动进行网格划分（可手动调整网格密度，精度要求高的区域需加密网格）。计算过程中可查看进度与收敛性，若出现不收敛，需回溯检查模型、材料或边界条件设置。



2. 结果分析：在 “Postprocessing” ?？橹刑崛『诵闹副辏?/span>

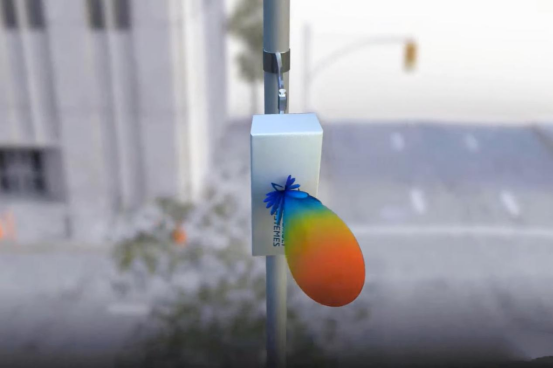

l天线仿真：查看远场方向图、增益、VSWR、极化纯度。

l传输线仿真：查看 S 参数（S11 回波损耗、S21 插入损耗）、电场分布。

lEMC 仿真：查看电场强度云图、近场耦合功率。

需对比前期定义的目标指标，判断是否满足需求，若不满足则返回调整模型或参数。







三、仿真过程中的关键注意事项（规避常见误区）

（一）避免 “参数随意设”：基于前期认知严谨输入

1. 材料参数不可估算：需从官方手册或实验数据中获取准确的介电常数、电导率等，尤其是高频场景下，材料的损耗特性（如损耗正切）对结果影响显著，忽略损耗会导致仿真结果偏乐观。



2. 激励与边界条件不可错配：例如天线仿真若误将吸收边界设为 PEC 边界，会导致电磁波无法辐射，结果完全失真；传输线仿真若激励端口位置错误，会导致信号无法有效传输。



（二）平衡精度与效率：避免 “过度追求精度” 或 “忽视精度”

1. 网格划分需合理：网格过粗会导致精度不足（如忽略小尺寸结构的电磁场细节），过细则会大幅增加计算时间。可采用 “自适应网格” 功能，让 CST 根据电场梯度自动调整网格密度（梯度大的区域加密）。



2. 计算范围需适度：时域仿真的 “Simulation Time” 无需过长（避免电磁波在吸收边界外反复反射），频域仿真的 “Frequency Range” 无需覆盖无关频段，减少冗余计算。



（三）结果验证不可少：避免 “仿真即终点”

1. 与理论值或实验数据对比：例如天线的增益可通过理论公式估算（如半波振子增益约 2.15dBi），若仿真结果与理论值偏差过大（如超过 1dBi），需检查模型或参数。

2. 排查异常结果：若出现电场强度异常集中（如局部场强远超预期），需检查是否存在模型干涉（如金属部件短路）、材料参数错误（如将介质设为金属）等问题。



CST 电磁场与电磁波仿真并非 “按步骤点击” 的机械操作，而是 “理论认知→需求拆解→参数落地→结果验证” 的闭环过程。前期搞懂 “仿真目标是什么”“基础理论怎么用”“材料与参数怎么选”，才能在后续操作中精准落地，避免走弯路。无论是天线设计、射频器件开发还是 EMC 分析，都需以 “问题为导向”，将理论认知与软件操作结合，才能高效输出可靠的仿真结果，为工程设计提供有效支撑。
