隐式瞬态分析与显式动力学分析及多体模拟之间的相互作用

在某些情况下，您可以通过划分一个模型并结合Abaqus/Standard和Abaqus/Explicit解决方案来节省大量的计算成本，例如

l当模拟主要是Abaqus/Explicit的候选，但模型的某些部分可以使用Abaqus/Standard中的子结构进行理想化时，或

l当模拟主要是Abaqus/Standard的候选，但复杂的接触条件将由Abaqus/Explicit更有效地处理。

例如Abaqus/Standard到Abaqus/Explicit协同仿真，指的是有颠簸的踏板车的动态冲击。有关耦合Abaqus/Standard和Abaqus/Explicit的详细信息，请参见为协同模拟和结构对结构协同模拟准备Abaqus分析。

在某些情况下，您可能需要考虑使用多体动力学求解器来获得具有成本效益的解决方案，并引入使用Abaqus建模的非线性零件。您可以通过在Simpack和Abaqus之间执行联合仿真来完成此任务。

Abaqus/Standard to Abaqus/Explicit和Abaqusto Simpack解决方案都使用高度专业化的耦合算法，以数值经济的方式提供稳健的耦合。

使用MpCCI接口进行耦合

MpCCI是由弗劳恩霍夫算法和科学计算研究所(SCAI)开发和分发的多物理场代码合接口，为Abaqus和任何第三方分析程序之间的一般多学科模拟提供了一种开放的系统方法，支持微电脑接口。MpCCI为多个物理领域提供了可扩展的通信基础设施和映射算法。在使用MpCCI的联合仿真中，Abaqus与MpCCI耦合服务器进行实时通信，以便与第三方分析程序交换字段，同时每次分析都会提前其仿真时间。

Abaqus和任何支持MpCCI接口的第三方分析程序之间可以通过MpCCI进行耦合。这包括嵌入MpCCI适配器的内部代码。Fraunhofer-算法和科学计算研究所积极支持和限定ABAQUS和MpCCI之间的链接，后者为Fluent和OpenFoam之间的流体结构交互提供间接合。有关使用MpCCI接口进行耦合的更多信息，请联系思茂信息。

其他应用程序

还有许多其他应用可以与合作伙伴的产品一起使用协同仿真。例如，使用来自FTire的车辆平顺性和耐久性仿真。

物理耦合强度

您通常会将协同仿真技术应用于最复杂的物理现象发生在分析程序(例如，Abaqus或CFD分析程序)中专门处理的领域中的问题。由于数值技术在共模拟界面上应用的数值方法比较简单，要有效地应用共模拟技术，必须对分离分析域界面上的相互作用(物理耦合强度)进行物理控制与第三方分析程序的耦合分析域耦合在交错的方法，无论是使用全局显式的方式或隐式迭代的方式，也就是说每个域的方程分别求解，和负载和边界条件交换在共同的接口。

在耦合足够弱的情况下，可能只在一个方向上需要耦合(例如当电磁力场对结构响应有贡献，但反向耦合对电磁场没有显著影响时)。

在一个显式的交错的方法，如高斯-赛德尔耦合方案，字段只交换一次，每耦合步骤。这种耦合策略适用于表现出弱到中等物理耦合的问题(例如，空气弹性问题，其中空气与相对刚性的结构相互作用)。显式交错方法需要一个小的耦合步长。

在隐式迭代方法中，每个耦合步骤交换多次场，直到在进入下一个耦合步骤之前达到整体平衡为止。隐式耦合在计算上更

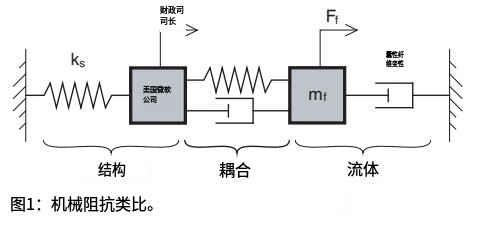

每个耦合步骤是昂贵的，并且通?？捎糜诒硐殖鲋械鹊角课锢眈詈系奈侍?。在一般情况下，更大的耦合步长可以采用比显式耦合方案。图1用频域的类比说明了耦合强度?？悸蔷哂杏胂煊ζ德蕎直接相关的耦合阻抗的集总参数动态系统。在交错的解决方案中，通过暂时忽略图1中灰色弹簧和dashpot表示的耦合项来解决每个域。

当响应频率和耦合阻抗较低时，交错的方法可能提供足够的解决方案精度和性能。但是，当响应频率较高时，耦合阻抗与结构或流体相比相对较大，您可能会遇到交错方法的解决方案稳定性问题。

Abaqus/Standard与Abaqus/Explicit或Abaqus与Simpack协同仿真中的耦合

在使用联合模拟技术的Abaqus/Standard到Abaqus/Explicit或Abaqus到Simpack的耦合中，物理耦合的强度通?；岣蟆Ｍü?quot;右手边"和"左手边"术语的交流，Abaqus/Standard to Abaqus/Explicit和Abaqus to Simpack联合仿真在广泛的问题参数范围内提供了强大的接口解决方案。

在许多情况下，您可以选择让Abaqus/Standard和Abaqus/Explicit各自根据自己的自动时间增量方案推进解决方案，而不会对接口解决方案的稳定性产生不利影响。

参考资料

有关使用第三方分析程序运行协同模拟的最新支持信息和提示。
