共模拟界面区域的识别

在每个Abaqus分析建模的域是互补的，模型之间的相互作用发生通过一个共同的接口区域。当将AbaqusStandard耦合到Abaqus/Explicit时，您可以使用节点集或曲面来指定接口区域。但是，您必须在AbaqusStandard和Abaqus/Explicit中的地区定义保持一致。如果您定义了一个具有节点集或基于节点的曲面在一个分析中，必须在另一个分析中使用相同类型的协同模拟区域定义。对于基于节点的表面的节点必须是一致的，因为没有提供拓扑信息保守地映射模型之间的字段。同样，如果您在一个分析中定义了具有基于元素的曲面的共同模拟区域，则必须在另一个分析中定义具有基于元素的曲面的共同模拟区域。

您可以在Abaqus/Standard和Abaqus/Explicit模型定义中共享的区域中使用不同的网格。在某些情况下您可以通过确保在接口处具有匹配节点来提高解决方案的稳定性和准确性(请参见相异网格相关限制)。在这些情况下，您可以使用确保接口区域中的匹配节点中描述的建模实践来确保这些匹配节点。

在步骤定义中，您声明一个共同模拟步骤，定义接口区域，并指定要交换的解决方案字段。当将Abaqus/Standard耦合到Abaqus/Explicit时，您只能声明一个接口区域;如果有多个区域，则必须将它们组合成个区域。交换的字段取决于接口的方法和是否旋转的自由度是活跃的接口。

输入文件用法：

使用以下选项将基于元素或基于节点的曲面定义为协同仿真区域：

类型-表面*共同模拟、程序-多物理*共同模拟区域、导入、(默认)基于元素或基于节点的表面，以逗号分隔的字段列表*共同模拟区域、导出、类型-表面(默认的基于元素或基于节点的表面，逗号分隔的字段列表

使用以下选项将节点集定义为协同模拟区域：

协同仿真，编程-多功能同相似区域，进口，类型节点节点集，逗号分隔的字段列表同类型区域，出口，类型节点

节点集，逗号分隔的字段列表

用于界面计算的增强子循环方法

增强的子循环方法是Abaqus/Standard与Abaqus/Explicit耦合的首选方法。这种方法确保了速度在界面上的兼容性，其中计算是由接口服务进行的;底层结构的刚度和质量特性以动态界面算子的形式交换，为强耦合物理提供了可靠和准确的解。每个Abaqus/Standard增量使用Abaqus/Explicit子循环(即采用一个或多个增量)，以确保两个域的经济高效的解决方案。该方法允许约束存在于协同仿真接口区域。表1和表2描述了交换的领域及其因果关系(无论该领域是进口还是出口)。与转动自由度相关联的字段应仅当接口下的元素是具有转动自由度的结构元素时才能交换。

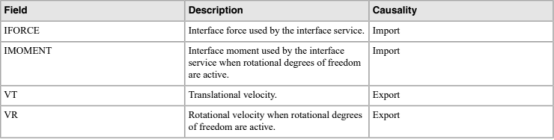

表1：Abaqus/standard为增强子循环方法导入和导出的字段。

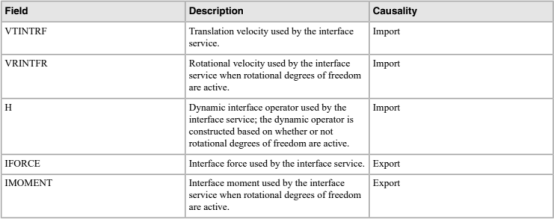

表2：Abaqus/Explicit为增强的子循环方法导入和导出的字段。

对于每个Abaqus/Explicit增量，在Abaqus/Explicit中执行接口求解。此解决方案可以是昂贵的，因为用于接口解决的接口矩阵是密集的，其大小与接口节点的数量缩放。

输入文件用法：

在Abaqus/Standard模型中使用以下选项，在界面处使用主动旋转自由度，以实现增强的子循环方法：

协同仿真，程序=多物理

同相似区域，导入，类型=节点或曲面

节点集或曲面名称，IFORCE.IMOMENT

*同步、导出、类型=节点或曲面

节点集或曲面名称、VT、VR、H

在Abaqus/Explicit模型中使用以下选项，在界面处使用主动旋转自由度，以实现增强的子循环方法:

*共同模拟程序=多物理学

同相似区域，导入，类型=节点或曲面

节点集或曲面名称，VTINTRE.VRINTERE

同步、导出、类型=节点或曲面

节点集或曲面名称，IFORCE.IMOMENT

温馨提示：

此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
