ABAQUS 是国际上最先进的大型通用有限元计算分析软件之一，具有强健的计算功能和广泛的模拟能力。无论是分析一个简单的线弹性问题，还是分析一个包括集中不同材料，承受复杂的机械和热载荷的过程，以及具有变化的接触条件的非线性组合问题，应用 ABAQUS 计算分析都会得到令人满意的结果。功能强大的同时，ABAQUS实用起来又十分简单。对大多数模拟，包括高度非线性问题，用户仅需要提供如结构的形状，材料性能，边界条件和载荷工况这些工程数据，在分析过程中，ABAQUS 能自动选择合适的载荷增量和收敛准则。ABAQUS 不仅能够自动选择这些参数的值，而且能在分析过程中不断的调整这些参数，因而能在确?；竦米既方獯鸬耐碧岣呒扑愕男蔥1]。

某车型中排副座椅安装点支撑点处地板变形，地板下凹，变形的地板与燃油箱翻车阀干涉,翻车阀上被压出痕迹（见图 1）。针对此情况，对修改座椅安装点处地板的强度刚度进行了分析。由于分析过程中包含了材料非线性和接触等复杂的非线性问题，一般的分析软件难以胜任。本文采用了求解非线性问题能力强健的 ABAQUS 进行了分析。

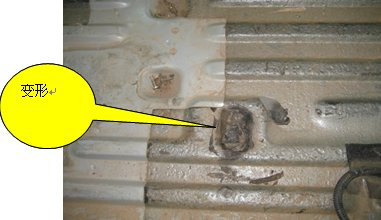

图 1 地板变形位置

2．分析对象

 分析模型为下车体+座椅，见图 2

图 2 分析模型及加载位置

3．分析方法

3.1 材料

分析过程中要考虑材料硬化。ABAQUS 的弹塑性材料输入的参数是真实应力与塑性应变，不能直接应用通过准静态试验状态下测得的材料应力-应变曲线，首先要通过公式将测得名义应力应变曲线转化成真实应力应变曲线，再根据公式：

求出材料的塑性应变。

3.2 约束

 约束地板边缘 6 个自由度，约束悬挂安装点 6 个自由度。

3.3 加载

 在座椅 3 个中心处分别施加 Z 向 2400N 力，加载位置见图 2。

3.4 接触

 副座椅支撑脚处没有固定螺栓，实际中是让支撑脚与地板自由接触。如果采用其他连接方式，比如刚性连接，就会引起此处的应力失真，而此处的应力这正是我们关心的。因此需在此处定义接触，以反映其真实的应力。

4．模拟结果

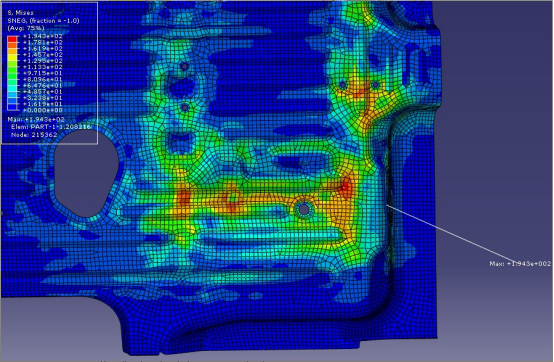

 应力云图见图 3。前脚支撑处地板上最大应力为 194.3MPA，高于该材料的屈服强度。地板最大 Z 向位移量为6.465mm，地板刚度不足。

图 3 地板应力云图

5．改进方案

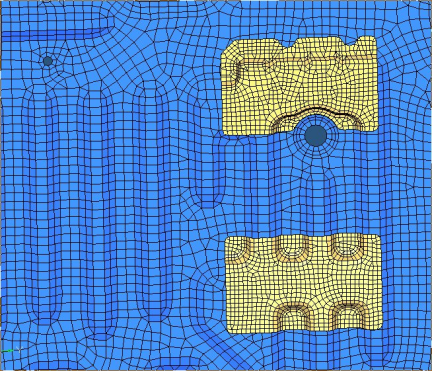

 在座椅支撑脚所在位置增加两块加强板，材料采用屈服强度更高的材料 2，厚度为 1.4mm。

图 4 改进方案

6．结果对比

结果对比表

7．结论

 改进方案明显提高了地板的刚度，同时也降低了地板支撑脚处的应力。ABAQUS 强大的求解能力，以及在处理接触等复杂非线性问题上的杰出表现，保证了分析的顺利完成。

资料来源：达索官方
