机柜屏蔽效能仿真

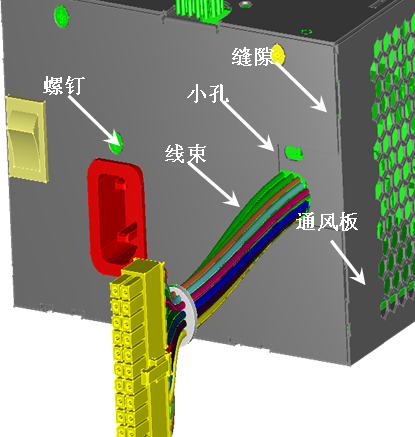

每个设备都有一个机箱外壳，对机箱的孔隙、重叠部分和通风孔进行EMC仿真非常重要。使用CST微波工作室的时域算法和六面体网格技术对机箱进行仿真。导入实际工程机箱后，无需修复即可成功划分网格并进行仿真。由于机箱通常很大，并且具有一些小孔、缝隙和其他微小结构（如下图所示），这些微小结构对EMC分析至关重要。与仿真软件使用的网格划分技术相比，这种大尺寸提出了严峻的挑战。

在这种情况下，解决技术问题尤其是网格划分技术，在仿真中的准确性和速度方面起到了关键作用。CST采用了独特的简化模型和嵌入式网格技术，并使用了独特的Octree网格合并技术，在保证计算准确性的前提下，显著提高了计算速度。简化模型的本质是电路模型，将真实的物理模型转化为电路的级联，从而避免了耗时的网格划分，提高了仿真效率。

简化模型主要用于快速精确地仿真机箱上的微小散热缝隙、通风孔阵、连接接头、屏蔽封条、鱼尾槽、电缆穿孔、导电薄膜、导电橡胶、屏蔽丝网、多层复合材料、碳纤维板等的电磁泄漏辐射和电磁屏蔽等电磁兼容问题，全面求解并支持转移阻抗模型。

机柜模型

在屏蔽效能仿真中，我们可以使用0dBV/m的平面波照射机箱，以便获得机箱内部任意位置的电场值，单位为dBV/m。通过对电场值取倒数即可得到机箱的屏蔽效能。以下图示展示了某机箱在1GHz以下的屏蔽性能及谐振频点处的电场分布。

机箱屏效仿真

机载设备共址电磁干扰分析

在飞机上，存在大量的射频收发设备。设备共存是一个重要的问题，尤其是对于在同一平台上运行的多个射频系统以及在高速时钟下运行且其谐波散布在射频频率范围内的多个数据总线来说。射频干扰可能会导致这些系统的性能下降，这是不能被接受的。CST干扰分析任务（InterferenceTask）可以分析系统之间的耦合和传输，从而全面了解可能的射频干扰情况。该干扰分析工具已经完全融入了CST工作室套装中，使得在各种场景下进行分析变得更加方便。在发现潜在的干扰情况后，可以进行分析和验证，从而采取优化措施。

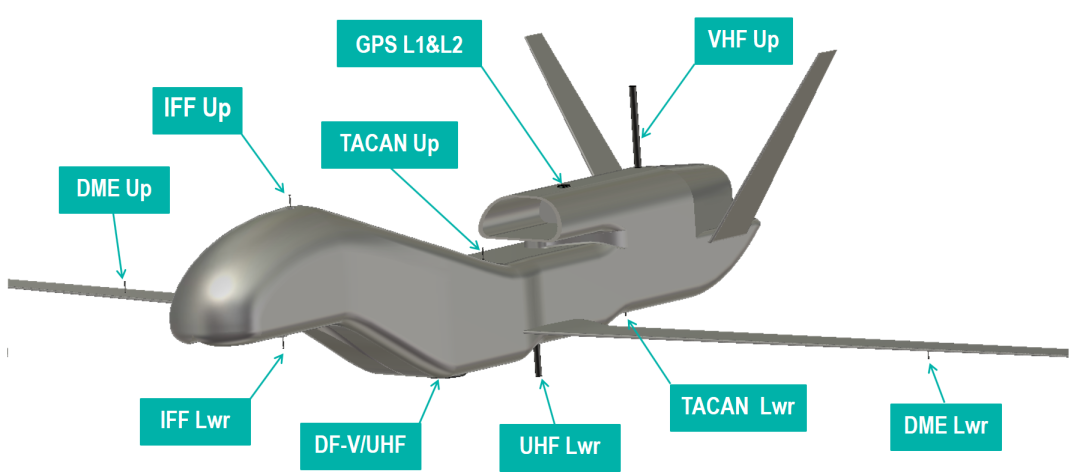

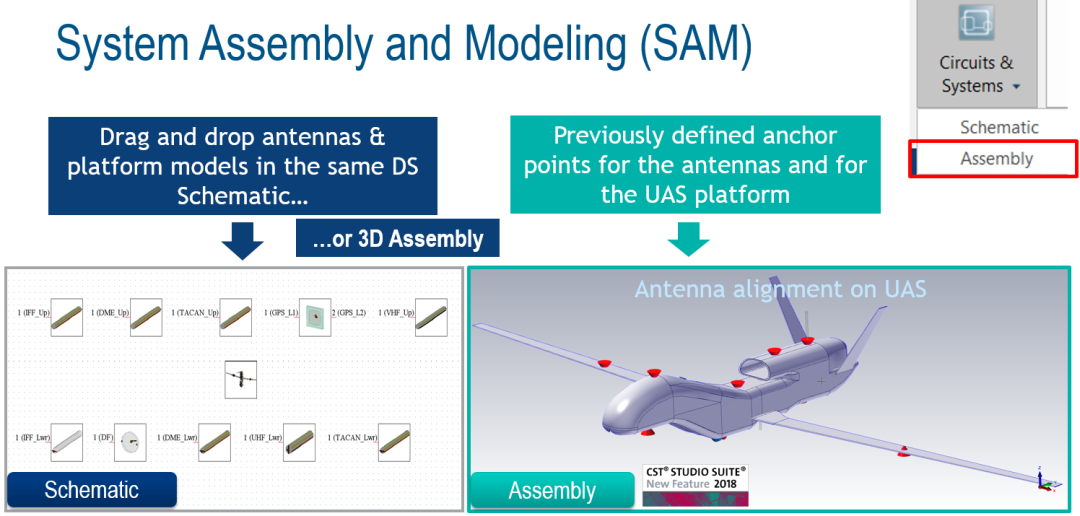

下图所示为某无人机及其上面的天线布局。

无人机共址干扰分析模型

在飞机上有许多射频收发设备存在。设备共存是一个重要的问题，特别是对于在同一平台上运行的多个射频系统以及在高速时钟下运行且其谐波散布在射频频率范围内的多个数据总线。射频干扰可能会导致这些系统的性能下降，这是不能被接受的。

CST干扰分析任务（InterferenceTask）旨在分析系统之间的耦合和传输，从而全面了解可能存在的射频干扰情况。该干扰分析工具已经完全融入CST工作室套装中，使得在各种场景下进行分析更加方便。如果发现潜在的干扰情况，可以进行分析和验证，并且实施优化措施。

请参考下面的图片，这是一张某无人机及其上的天线布局的示意图。

电路图

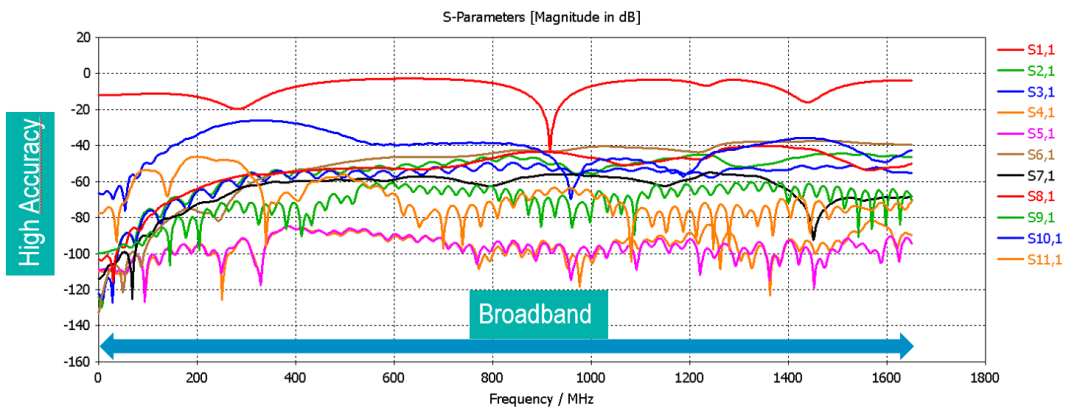

S参数曲线

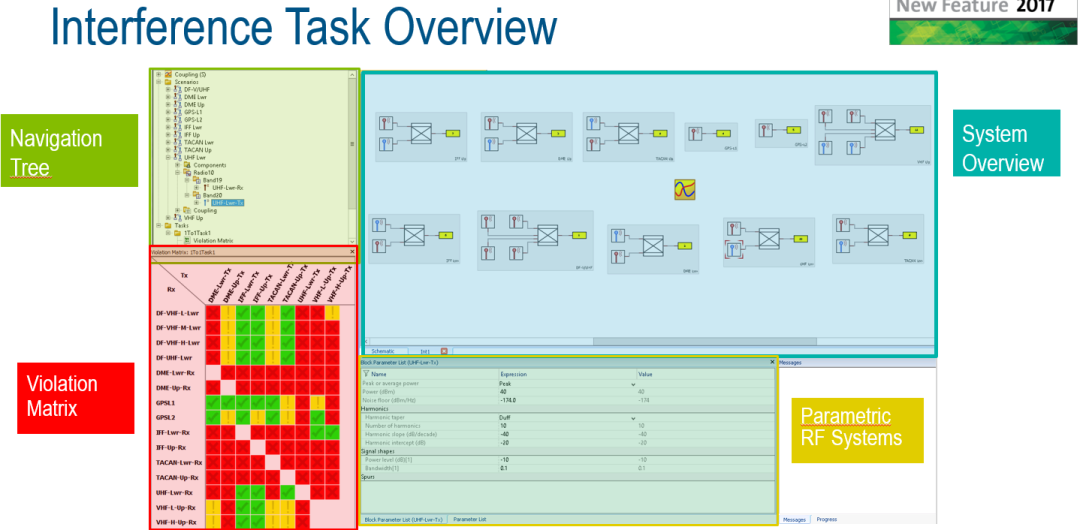

以下图片展示了使用CST的InterferenceTask进行的EMI干扰仿真分析。在该分析中，我们定义了各个收发器系统和每个RF系统的参数，并提供了系统威胁矩阵等结果。

干扰任务界面
