几何非线性开关的作用是什么?在何时应将其打开？

几何非线性开关 (NIgeom) 将决定在分析过程中是否考几何非线性对计算结果的影响。如果在某个分析步中会出现大位移、大转动、初始应力、几何刚化或突然翻转 (snapthrough) 等问题，就需要在这个分析步中将几非线性开关打开(将 Ngeom 设为 0N)，否则，即使分析能够顺利完成，得到的结果也是错误的。

对于：ABAQUS/Explicit 分析，几何非线性开关默认处于开启状态 (ON);对于 ABAQUS/Standard 分析，几何非线性开关默认处于关闭状态 (OFF)，需要根据具体问题进行设置如果在某个分析步中将 NIgeom 设为 ON，在随后的分析步中，NIgeom 将一直保持为 ON。

ABAQUS 提供了哪几种自适应技术?其适用范围怎样?各自有何特点和优点?

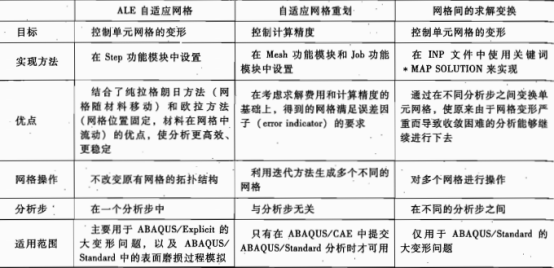

为提高分析精度，ABAQUS 提供了以下三种自适应技术 (其区别见表 6-2)：

1)ALE 自适应网格。其全称为“任意的拉格朗日-欧拉自适应网格” (Arbitrary Lagrangian Eulerian adaptive meshing)。它不改变原有网格的拓扑结构(单元与节点的数目和连接关系不会变化)，而是在单个分析步的求解过程中逐步改善网格的质量。它的适用范围请参见

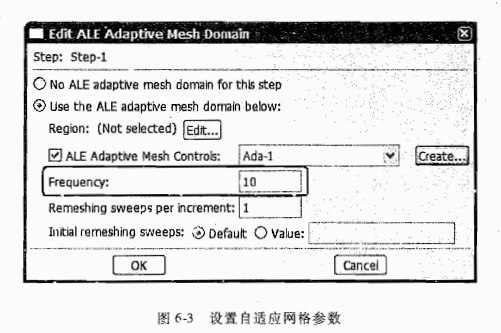

在 Step 功能?？榈牟说?0ther 下有三个以ALE 开头的菜单项，可以定义 ALE自适应网格。

2)自适应网格重划 (adaptive remeshing)。它通过多次重划网格达到所要求的求解精度，只适用于 ABAQUS/Standard 分析，并且只能在 ABAQUS/CAE 中实现，其具体操作步骤为：

1.在Mesh 功能?？橹醒≡癫说?Adaptivity-Ferneshing ruie-Create，定义需要进行网格重划的区域、误差因子 (error indicator) 的相关变量和目标，以及网格重划的控制参数。需要注意的是，对于三维实体模型，必须使用四面体单元网格 (tet);对于二维模型，必须使用三角形单元(tri)或以阶算法 (advancing front)生成的四边形单元网格 (quad)，否则在提交分析时将会看到以下错误信息：

2.在Job 功能?？橹醒≡癫说?Adaptivity-Manage，在弹出的 Adaptivity Process Manager对话框中单击 Create 按，创建自适应分析作业系列 (adaptivity process)，指定最大重复次数(Maximum iterations)，然后单击这个对话中的 Submit 按提交分析(注意不是通常所使用的 Job Manager 对话中的 Submit 按钮)。

3ABAQUS/CAE 会自动完成以下自适应网格重划过程:首先提交一个基于当前网格的分析作业，在分析完成后，根据得到的结果计算误差因子，根据这个误差因子重新生成网格(在 Job 功能模块中可以看到新的网格)，然后重新提交分析。以上过将会自动重复，直到达到步骤D中设定的网格重划目标或在步骤2中设定的最大重复次数。

3)网格间的求解变换(mesh-to-mesh solution mapping)。它是用一个新的网格代替因变形过大而严重扭曲的原有网格，把原来的分析结果自动映射到新网格上，然后继续分析。这种方法仅适用于大变形问题的 ABAQUS/Standard 分析，只能通过在 INP 文件中使用关键词*MAP SOLUTION 实现。

关于以上三种自适应技术的详细介绍，请参见 ABLQUS 6.7 帮助文《ABAQUS Analysis User's Manual》第12.1.1节“Adaptivity techniques”。

[常问题6-12]

在 Abqus/Standard 和 ABAQUS/Explicit 分析中都可以定义 ALE 自适应网格，二者有何区别？使用过程中需要注意哪些问题?

[解 答]

ALE 自适应网格主要用于 ABAQUS/Explicit 的大变形分析，以及 ABAQUS/Standard 中的声畴 (acoustic domain)、冲蚀 (ablation) 和磨损问题。在 ABAQUS/Standard 的大变形分析中，尽管也可以设定 ALE 自适应网格，但不会起到明显的作用。

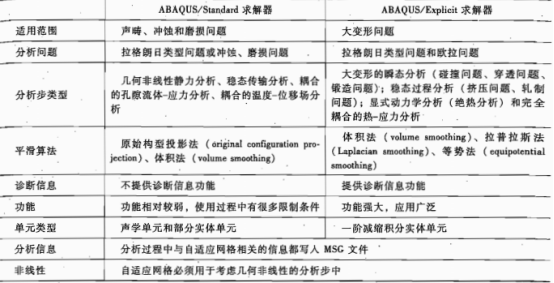

虽然在 ABAOUS/Standard 和 ABAOUS/Explicit 分中都可以定义 ALE 自适应网格，而且定义的界面是相似的，但是二者的功能却有很大的差异 (见表 6-3)。

使用 ALE 自适应网格时，还需要注意下列问题：

1)在 ABAQUS/Explicit 中分析超弹性材料和泡材料时，最好采用增强沙控制 (en-hanced hourglass control) 的方法控制单元的变形，而不要采用 ALE自适应网格。

2)在INP 文件中，可以使用下面的关键词定义多个 ALE 自适应网格区域：

*ADAPTIVE MESH，ELSET = elset_name

但是，在 ABAQUS/CAE 中，每个分析步只能定义一个 ALE 自适应网格区域。

3)不使用 ALE适应网格时，在过中单网格随料一起运动，每个节点和每个单元的输出变量都与材料点一一对应，在 Visualization 功能?？橹锌吹降牡ピ湫魏筒牧显硕榭鼍褪钦媸到?。

使用 ALE 自适应网格时，随着单元形的增加，ABAOUS 解器将逐更新节点和单元的位置，以避免单元过度变形，同时求解变量也将从旧的单元网格变换到新的单元网格中。此时网格的位置和材料点的位置不再保持一致，在 Visualization 功能?？橹胁榭醇扑憬峁?，应注意这一问题。

关于 ALE 自适应网格的详细介绍，请参见 ABAQUS 67 帮助文《ABAQUS AnalysisUser's Manual》 第12.2 节“ALEadaptive meshing”。
