调整驱动变量的大小

对于基于位移的子模型，通过将从全局分析得到的位移历史乘以一个尺度参数，得到驱动变量的幅值。您可以通过在子模型边界条件的定义中设置缩放参数来缩放驱动变量。此技术在多步分析中缩放子模型边界条件而无需重新运行全局模型时非常有用。它可以在Abaqus/Standard和Abaqus/Explicit中用于相同到相同和壳到实体的情况，但声学到结构的子建模除外。

输入文件用法：

*边界，子模型，台阶=台阶，尺度=标量值

Abaqus/CAE使用方法：加载?？?/span>：创建边界条件：为所选步的“类别”和“类型”子模型选择“其他”：选择区域：比例：比例

修改驱动变量集

您可以修改子模型边界条件以将新变量添加到驱动变量列表中，您可以从驱动变量集中删除变量，并理且您可以稍后重新引入它们(参见边界条件》。如果在新的步骤中没有重新定义子模型边界条件，驱动变量在与前一步结束相关联的大小上保持不变。不能将新节点添加到为子模型定义的受驱动节点的总集合中;此受驱动节点集合是模型定义的固定部分。

输入文件用法：

使用下列选项之一：

*BOUNDARY, SUBMODEL, OP=MOD

*BOUNDARY, SUBMODEL, OP=NEW

Abaqus/CAE使用方法：加载?？?/span>：边界条件编辑器：自由度

壳到固体子建模中驱动变量的自动选择

对于壳-实体子模型，驱动节点处的驱动自由度根据驱动节点与全局模型壳参考面之间的距离自动选择。所有位移元件都在位于参考曲面上或位于参考曲面内的节点处驱动。“中心区域，如图中心区域的大小指定为子模型边界条件定义的一部分，如下所述。对于远离参考曲面的节点，仅驱动平行于壳参考曲面的位移分量。子模型中至少有一层节点必须位于中心区域内;如果在如此靠近参考曲面的位置未找到节点，则Abaqus会发出错误消息。

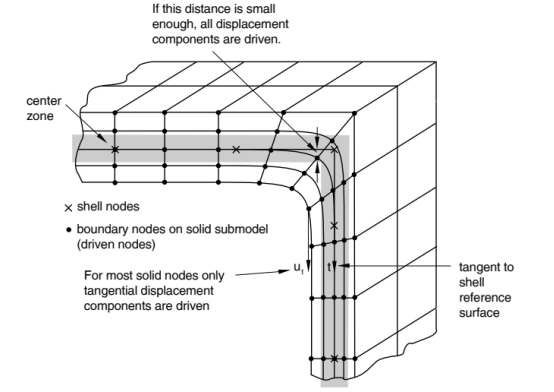

图9：从壳到实体子建模中的中心区域选择。

在Shell-to-Solid子建模中指定中心区域的大小规定驱动变量的中心区方法通常能合理地传递壳体模型中的平面应力假设。所有位移分量驱动的参考面周围区域的宽度对于不同的驱动节点或节点集可能是不同的。若不提供中心区域大小的值，则假定默认值为指定壳厚度最大值的10%。

对于复杂的几何形状，为不同的节点或节点集分配不同的中心区域大小可能是有利的。

通过在可视化模块中显示模型边界条件 (View->ODB DisplayOptions)，您可以在Abaqus/CAE中查看位于中心区域内外的驱动节点。

输入文件用法：

*边界、子模型步骤=步骤

节点，中心区域大小

Abaqus/CAE使用方法：加载?？?/span>：创建边界条件：为所选步骤的“类别”和“类型子模型选择“其他”：选择区域：中心区域大小：中心区域大小
