集中时刻

如果导入了集中时刻(字段IDCM)，则在Abaqus/Standard中从上一个交换时间点的值渐变到下一个目标时间点的值，并且在Abaqus/Explicit中在交换间隔内保持恒定。集中的矩是在全局坐标系中。

集中矩可用于Abaqus/Standard和Abaqus/Explicit中的点和表面区域。通过请求输出变量CM，可以在Abaqus/CAE可视化?？橹胁榭碅baqus/Standard仿真的集中力矩。

正常压力

正常压力(现场IDP)由Abaqus/Standard支持导入，是对表面的牵引力正常分量。当导入Abaqus/Standard时，压力值会从上一个交换时间点的值渐变到下一个目标时间点的值。在大多数情况下，最好导入集中力(IDCF场)，因为集中力包含法向和剪切力分量。对于壳和膜状结构，它可能是更可取的输入压力，而不是集中力。

正常压力可以在Abaqus/CAE的可视化?？橹型ü肭笫涑霰淞縋来查看Abaqus/Standard模拟。

牵引矢量

Abaqus/Standard支持导入的牵引力矢量是作用在曲面上的一般牵引力矢量。导入Abaqus/Standard时，牵引力值会从上一个交换时间点的值调整到下一个目标时间点的值。对于壳和膜状结构，最好是引入牵引力，而不是集中力。

正常压力可以在Abaqus/CAE的可视化?？橹型ü肭笫涑霰淞縋来查看Abaqus/Standard模拟。

涉及热自由度的程序

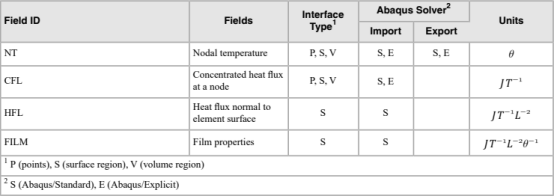

表2列出了可用于协同仿真交换的热场、相关的场标识符、支持的协同仿真接口区域类型以及Abaqus解算器支持的场值导入和导出。

表2：交换领域的程序支持热自由度。

以下程序支持使用热自由度的联合仿真：

l非耦合传热分析

l全耦合热应力分析

l热电耦合分析

节点温度

节点温度(场IDNT)可以通过Abaqus/Standard和Abaqus(显式)导入和导出。当导入Abaqus/standard时，温度值从上一个交换时间点的值逐渐过渡到下一个目标时间点的值。

温度值可在结构元件的顶面(SPOS)或底面(SNEG)上交换。温度不能在双面表面上进行交换。在交换顶面和底面的温度时，定义两个不同的区域;一个区域交换顶面的温度，另一个区域交换底面的温度。

节点温度值可以在Abaqus/CAE的可视化?？橹型ü肭笫涑霰淞縉T来查看Abaqus/Standard仿真。

热通量

在Abaqus/Standard和Abaqus/Explicit中，使用集中热通量(现场IDCFL)对进入节点的热量进行分析。集中热通量可用于点、表面区域和体积区域。

热通量值可以在结构元件的顶表面(SPOS)或底表面(SNEG)上交换。热通量不能在双面表面上交换。当在顶面和底面上交换热通量时，定义两个不同的区域;一个在顶面上交换热通量，另一个在底面上交换热热流。

通过请求输出变量CFL，可以在Abaqus/CAE的可视化?？橹胁榭碅baqus或Standard模拟的集中热通量值。

在Abaqus/Standard中使用表面热通量(现场IDHFL)作为进入表面的分布式热通量。分布式热通量仅适用于地表区域

通过请求输出变量FLUXS，可以在Abaqus/CAE可视化?？橹胁榭碅baqus/tandard模拟的表面热流。

薄膜性质

使用表面膜特性(场IDFILM)来模拟由以下因素控制的对流:Q=-H(0壁-流体)

其中q是进入表面的热通量，h是膜系数，0wall是壁温，0流体是流体或环境温度。

薄膜系数和流体温度都被传送到Abaqus/Standard中，并在随后的交换间隔中保持恒定。当流体和壁的温度相吻合，传热系数的一个任意小的值传递到Abaqus。为了在第一个交换间隔中获得合理的膜性能，您应该确保在Abaqus中正确初始化壁温，并且为初始流体温度提供一个良好的估计值。

薄膜性能仅适用于Abaqus/Standard中的表面区域。
