涉及孔隙流体压力的程序

表3列出了可交换用于耦合孔隙流体扩散/应力分析的附加字段、它们的相关场标识符、支持的共同模拟界面区域类型，以及abaqus解决者支持输入和导出场值的字段。

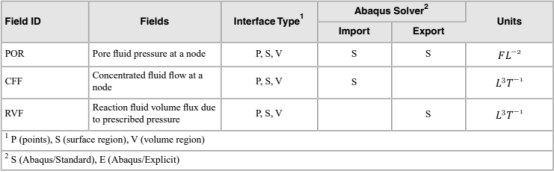

表3：耦合孔隙流体扩散/应力分析的交换场。



以下涉及孔隙流体压力的程序支持协同模拟：孔隙流体扩散与应力耦合分析



孔隙压力

节点孔隙压力(现场IDPOR)可以通过Abaqus/Standard为点、表面区域和体积区域导入和导出。



节点孔隙压力值可以在Abaqus/CAE的可视化?？橹型ü肭笫涑霰淞縋OR来查看Abaqus/Standard模拟。



集中流体流流体流(现场IDCFF)定义节点处的渗流。集中流体流可以通过Abaqus/Standard导入点、表面区域和体积区域。



在Abaqus/Standard模拟的Abaqus/CAE可视化?？橹?，可以通过请求输出变量CFF来查看浓缩的流体流量值。



反应液体积流量

反应流体体积通量(字段IDRVF)定义了流体体积通过节点进入或离开模型以维持规定的孔隙压力的速率。反应流体体积流量可以通过Abaqus/Standard导出点、表面区域和体积区域。



涉及电磁响应的程序

表4列出了可用于电磁分析的其他字段、其相关字段标识符、支持的协同仿真接口区域类型以及Abaqus解算器支持的字段值的导入和导出。

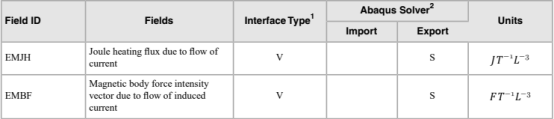

表4：用于电磁分析的交换场。



以下涉及电磁学的过程支持协同仿真：

l涡流分析



焦耳加热通量

焦耳热通量(场IDEMJH)可以通过Abaqus/Standard导出体积区域。它可以作为集中节点热通量(现场IDCFL)导入下游传热分析。



焦耳热通量的值可以在Abaqus/CAE的可视化模块中通过请求输出变量EMJH来查看Abaqus/Standard模拟。



磁体力强度矢量

磁性体力强度矢量(场IDEMBF)可以通过Abaqus/Standard导出体积区域。它可以作为集中力(现场IDCF)导入下游应力分析中。



磁体力强度矢量值可以在Abaqus/CAE的可视化?？橹胁榭矗糜贏baqus/Standard仿真。



温度和独立场变量

场变量是与时间相关的、存在于模型空间域上的预定义场(参见预定义场)。场变量与共同模拟技术相结合，通过允许材料点依赖于由另一个应用程序定义的外部场，扩展了多物理场的可能性。



字段变量必须从1开始连续编号?？梢远ㄒ遄侄伪淞?/span>：

l通过直接输入数据；

l通过读取Abaqus结果文件或输出数据库文件；

l在Abaqus/Standard用户子程序中；

l通过协同仿真接口。



如果字段变量由多个方法定义，则Abaqus按上面定义的顺序处理它们。当字段变量与结构元素(如膜和壳)一起使用时，需要小心。在这种情况下，只有形成接口区域的顶面或底面接收值。



表5列出了可用于协同仿真交换的温度和独立字段变量，它们的相关字段标识符，支持的协同仿真接口区域类型，以及Abaqus求解器支持的字段值的导入和导出。

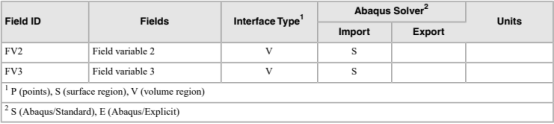

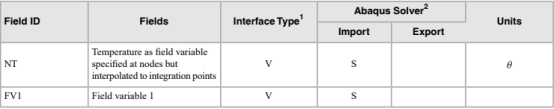

表5：交换温度和独立场变量。
