作者 | Wang Yuanteng

Cable Studio中包含多种线型模型库，支持通过参数定义线型。CST2025中新增了Twisted cable的twist modulation功能，本文将介绍设置非均匀绞线的方法。

1. Lay的设置

Twisted cable设置界面如下，除了设置绞线数量和扭转方向，还有绞距相关的设置，并且提供了两种方式：Lay或Twists per turn。

Lay指扭转360度后的导线长度，也就是同一根导线上相邻两个波峰或波谷之间的距离，即通常所说的绞距长度。另外，将每米绞线扭转的次数定义为Twists per meter，因此Lay=1/Twists per meter。

我们可以通过一个例子观察不同的lay对应不同的绞线形状。例如，将cable bundles长度设为10mm，lay分别定义为为10mm和20mm，所生成的3D cable如下图。Lay越大，绞距越大。

2. twist modulation参数设置

为了在仿真中创建更逼真的电缆，CST 2025的绞线设置提供了twist modulation选项允许用户创建在纵向不规则的电缆。

参数包括幅度因子（a = amplitude factor * layN）、周期因子（b）和初始相位，a的取值范围为(0.0...0.25]，b的取值范围为 (0.0...0.5]。

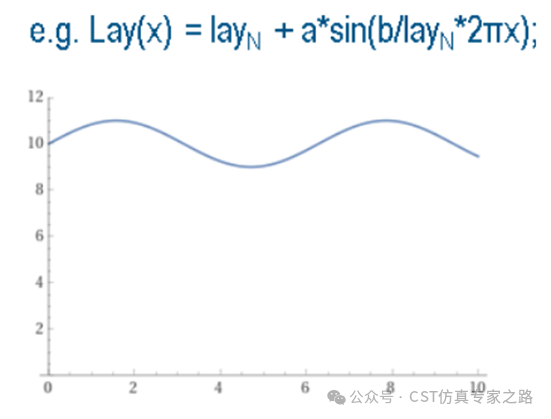

假设初始相位为0，对应公式如下：

公式第二项起到增大或减小lay的作用。其中，a越大，lay增大或减小的幅度越大，但影响不会超过0.25；b的取值范围<0.5，主要起到定义周期的作用，b越小，lay变化的周期越大。

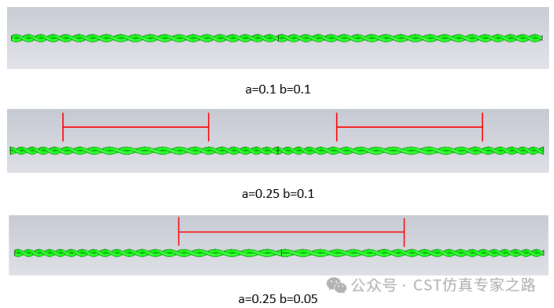

为了更方便观察，将不同参数设置的双绞线转成3D cable进行对比，如下图。

另外，还可通过cable mesh对比查看twist modulation在2DTL计算时的网格?？梢钥吹剑苯氏卟痪仁?，cable网格横截面分布也变得不均匀。
