在Abaqus后处理（Visualization模块）中，结点集（NodeSet）是分析结果查看与提取的重要载体，尤其在查看特定区域应力、位移或自定义路径结果时不可或缺。许多用户在使用可视化界面时，常困惑于结点集的位置与调用方法。本文将详细说明Abaqus可视化界面中结果树（ResultsTree）的结点集位置、调用方式及相关操作技巧。







一、结果树中结点集的常规位置

Abaqus可视化界面的结果树（通常位于界面左侧）是组织和管理所有模型数据与分析结果的核心结构。结点集在结果树中的位置需根据其创建时机和类型区分：



1.预定义结点集（模型中创建的结点集）

若在Part?？榛駻ssembly模块中已通过Tools→Set→Create手动创建结点集（如"NODE_SET_1"），这类结点集会直接显示在结果树的Model→Sets目录下，通常按创建顺序或命名排序。

l展开路径：ResultsTree→Model→Sets→[结点集名称]

l特征：这类结点集与模型几何关联，无论是否提交分析，都会稳定显示在结果树中，且名称与建模时保持一致。



2.分析过程中生成的结点集

部分结点集可能在分析过程中自动生成，或通过inp文件命令创建，这类结点集通常出现在结果树的Output→Sets目录下：

l展开路径：ResultsTree→Output→Sets→[结点集名称]

l常见场景：包括通过*NSET命令在inp文件中定义的结点集、自适应网格分析中生成的特殊结点集等。



3.结果文件关联的结点集

当打开odb结果文件时，所有与该分析相关的结点集（无论是预定义还是分析中生成）都会被加载到结果树中，位置通常与上述两种情况对应。若未找到，可通过刷新结果树更新显示：右键点击结果树空白处，选择"Refresh"。







二、找不到结点集的常见原因及解决方法

在实际操作中，用户可能遇到结果树中未显示预期结点集的情况，主要原因及解决方法如下：

1.结点集未被写入结果文件

原因：建模时创建的结点集若未在输出请求（OutputRequest）中指定，可能不会被写入odb文件。



解决方法：

l在Step?？橹屑觳槭涑銮肭螅篠tep→Output→FieldOutputRequests→Edit

l确保"Sets"选项中勾选了目标结点集，或选择"Allsets"

l若已提交分析，可通过Tools→EditOutputDatabase补充输出结点集信息



2.结果树显示设置被隐藏

原因：结果树可能因筛选设置隐藏了Sets目录。

解决方法：

l右键点击结果树顶部的"Model"或"Output"，选择"ShowAll"

l检查是否有筛选条件：点击结果树上方的漏斗图标，清除筛选设置

l重置结果树视图：View→ResetResultsTree



3.结点集命名冲突或未正确创建

原因：建模时结点集未成功创建，或名称包含特殊字符导致识别异常。



解决方法：

l 切换至Part/Assembly模块，检查结点集是否存在：Tools→Set→Manager

l 若存在，尝试重命名（建议使用字母+数字的简单命名，如"NODE_GROUP"）

l 重新提交分析，确保odb文件正确生成



三、在可视化界面中调用结点集的实用操作

找到结点集后，可通过以下方式高效利用其进行结果分析：

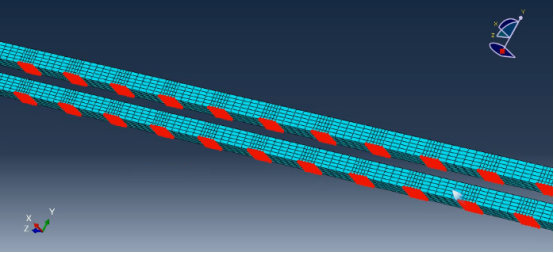

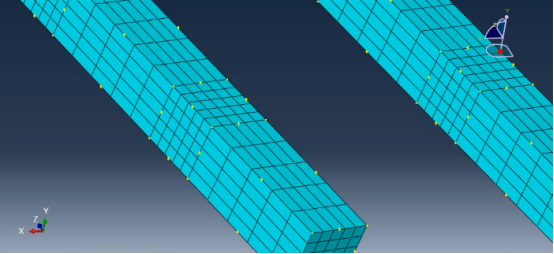

1.基于结点集查看结果

l右键点击结果树中的目标结点集，选择"CreateDisplayGroup"，仅显示该结点集包含的区域

l在主工具栏的"Result"下拉菜单中选择所需结果变量（如应力S、位移U），结果将自动聚焦于该结点集区域

l结合"Contour"或"Vector"显示模式，突出展示特定结点集的分析结果



2.提取结点集的结果数据

l选中目标结点集，点击Tools→Query→ProbeValues，可查看单个结点的精确数值

l批量提取数据：File→Export→Data，在"SelectRegion"中选择结点集，将结果导出为txt或csv文件

l创建自定义图表：Tools→XYData→Create→NodeSet，基于结点集数据生成曲线（如位移-时间曲线）



3.基于结点集创建派生集合

l若需对现有结点集进行调整，可右键点击该集合，选择"Copy"后"Edit"，添加或移除结点

l通过布尔运算创建复合结点集：Tools→Set→Create→Boolean，对多个结点集进行并集、交集操作

l派生集合会自动显示在结果树的Sets目录下，便于后续重复使用



四、高效管理结点集的技巧

1. 规范命名：为结点集添加前缀或分类标识（如"LOAD_NODE_"表示载荷作用点，"STRESS_NODE_"表示应力关注区），便于在结果树中快速定位。



2. 使用显示组（DisplayGroup）：将常用结点集保存为显示组，点击View→DisplayGroup→Manager可快速切换不同结点集的显示状态，无需反复在结果树中查找。



3. 利用快捷键：选中结果树中的结点集后，按Ctrl+C和Ctrl+V可快速复制，按Delete可临时移除（不影响odb文件原始数据）。



4. 通过命令行调用：在可视化界面的命令行（CommandLine）中输入nodeSet=session.odbs['model.odb'].rootAssembly.nodeSets['NODE_SET_1']，可直接通过脚本调用结点集，适合批量处理。



Abaqus可视化界面的结点集通常位于结果树的Model→Sets或Output→Sets目录下，其显示与否取决于建模时的设置和输出请求配置。掌握结点集的位置查找方法，结合显示、提取和派生操作，能显著提升后处理效率，尤其在复杂模型的局部结果分析中不可或缺。

若遇到结点集缺失的情况，可从输出请求、显示设置和创建过程三个维度排查解决。通过规范命名和合理利用显示组功能，能更高效地管理多个结点集，让后处理工作事半功倍。
