CST时域仿真要得到一个精确的结果，需要进行一个合适的网格剖分过程，之前有介绍如何进行时域自适应网格设置。但还是有很多时候，我们需要对局部的网格进行加密的情况出现。

以以下这个平行板为例

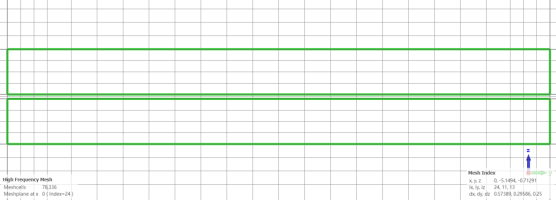

我们频率设置为0-10GHz，此时默认的网格如下：

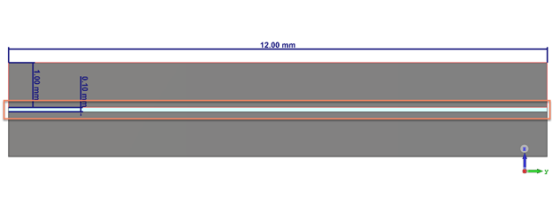

现在我们希望在两个板子0.1mm间距间增加一根网格线，以获得更准确的场的结果。添加一个辅助面，如下图所示：

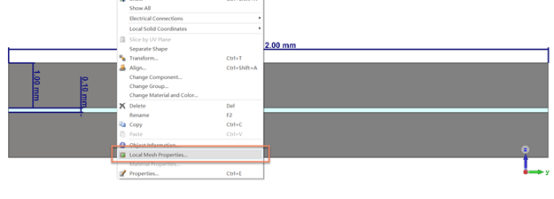

选中这个辅助面，右键点击Local MeshProperties:

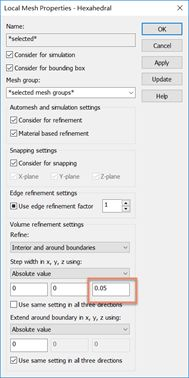

并对这个面的z方向设置局部网格0.05：

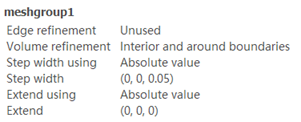

这样就在中间加了一根网格线了，0.05mm一根线，0.1mm就会有两根线。创建了局部网格会在导航栏下看到一个Meshgroup。点击这个可以在主视图中看到这个meshgroup的信息，如下图所示：这是一个对Z方向加密网格的group，如下图所示：

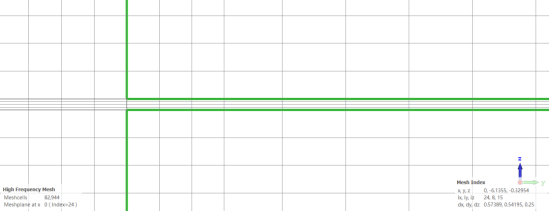

如果我们改到0.025。则有四根网格线，如下图所示：

此外，在2018版本又重新支持了fixpoint加密网格的方法，后面我们再详细介绍。

（内容、图片来源：CST仿真专家之路公众号，侵删）
