如何在不同的分析过程之间传递模型信息和计算结果？

为便于区分，下文中将第一个分析称为“原始分析”(生成需要传递的数据)，第二个分析称为“后续分析”(接收来自原始分析的数据)。在不同的分析过程之间传递数据，其具体操作方法类似于重启动分析，主要操作步骤如

1）在原始分析的模型中设置重启动数据输出，相应的关键词为*RESTART，WRITE详见本书第14.1.2节“利用INP文件实现重启动分析”和第14.1.3节“在ABAOUS/CAE中设置重启动数据的输出请求”。

2）在后续分析模型中为需要传递数据的部件实体定义初始状态场(initialstatefield)

相应的关键词为*IMPORT，其ABAOUS/CAE操作为:在Load功能?？橹?，选择菜单PredefinedField-Create，将Step设置为Initial，将Category 设置为 Other，选择 Initial State，单击需要导人原始分析数据的部件实体，在弹出的对话框中输入原始分析作业的文件名、分析步、增量步位置(frame)等参数。

相关内容的详细介绍，请参见ABAOUS6.7帮助文档《ABAQUS/CAEUser'sManual》第16.11.3节“Defining an initial state field”。

3）提交后续分析作业。其操作方法与运行重启动分析的方法相同，例如，可以在ABAOUS Command 窗口中输人如下命令：

abaqus job = newjob-name oldjob = oldjob-name相关内容的详细介绍，请参见ABAQUS6.7帮助文档《ABAQUSAnalysis User's Manu-al》第9,2.1节“Transferring results between ABAQUS analyses: overview” 。

在ABAQUS/CAE中定义不同的分析过程之间的数据传递时，应注意哪些问题？

在ABAQUS/CAE中定义数据传递时，需要注意以下问题：

1）对于需要传递数据的部件实体，其名称在原始分析和后续分析中要保持相同。

2）ABAQUS'CAE会检查包含原始分析数据的各个文件是否存在，但不检查指定的分析步和增量步数据是否被写人了这些文件，如果这些数据不存在，将无法提交分析作业。

3）已经定义了初始状态场的部件实体、网格及与其相应的部件，都不能再在ABAOUS/CAE 中修改。

4）对于定义了初始状态场的部件，不允许为其赋予新的截面属性、材料方向、法线方向以及梁的方向，也不允许对其定义质量或惯性矩。在后续分析模型中定义的材料会被自动替换为原始分析中的材料(材料总是和网格一起被导人的)。

5）在ABAQUS/CAE中导人的原始分析模型必须是以部件和装配件的形式定义的。

6）在ABAOUS/CAE中通过定义初始状态场进行数据传递时，总是将原始分析中得到的材料状态(materialstate)与变形后的网格一起导人。这里的“材料状态”包括应力和等效塑性应变(PEEO)等。

7）如果不想导入材料状态，只想导入变形后的网格，就不需要在ABAQUS/CAE中使用本节介绍的方法(定义初始状态场)进行数据传递，而应该直接导人原始分析的0DB文件，生成孤立网格部件，相应的ABAOUS/CAE操作为单击莱单File-Import-+Part，将FileFilter 设为Ouput Database(*.odb)，选择原始分析的ODB文件，在弹出的对话框中选中

Import deformed configuration，选择分析步和增量步位置。

相关内容的详细介绍，请参见ABAOUS6.7帮助文档《ABAQUS/CAEUser'sManual)第10.7.12节“Importing a part from an output database”。

8）定义了初始状态场之后，ABAQUS/CAE显示的仍然是模型的未变形图，而不是变形后的网格。因此，不允许使用Assembly功能?？榈亩ㄎ缓驮际ぞ叨园跏甲刺〉牟考堤褰卸ㄎ徊僮鳎悦馕幢湫尾考堤逵氲既说谋湫尾考堤逯涑鱿种氐虿挥τ械姆煜?。为避免这种不协调的装配情况发生，可以借助于第七点中提到的方法，即首先导人原始分析的0DB文件生成孤立网格部件，再为其定义初始状态场，进行数据传递。注意，在这两种方法中设定的分析步和增量步位置必须保持一致。

9）在ABAQUS/CAE中仅能够导入原始分析中的网格和材料状态，而其他的模型参数(表面、解析刚体表面、载荷、边界条件、预定义场、多点约束、方程约束、耦合约束和接触对等)都需要在后续分析步中重新定义。

10）流体单元、无限单元、弹簧单元、质量单元、阻尼单元以及旋转惯性单元不能进行数据传递。连接单元可以从ABAQUS/Standard分析导入到ABAQUS/Explicit分析中，反之则不可以。

在不同的分析过程之间传递数据时，还需要注意下列问题：

1）原始分析和后续分析的求解器(ABAQUS/Standard和ABAQUS/Explicit)必须是相同的版本，如果两次分析使用不同的计算机，这两台计算机必须是二进制相容的。

2）如果是将数据从ABAQUS/Standard分析传递到ABAQUS/Explicit分析，ABAQUS/Standard 分析类型只能是静态应力分析、动态应力分析或稳态传输分析(steady-slate trans-port analysis)。如果是在两个ABAOUS/Standard 分析之间传递数据，所允许的原始分析类型除了上述几种之外，还可以是耦合温度-位移分析(coupled temperature-displacement analysis)。ABAQUS/Standard中的线性摄动分析结果不能被传递。

3）在ABAQUS/Standard分析与ABAQUS/Explicit 分析之间传递数据时，要保证沙漏力的计算方法是一致的。建议使用增强沙漏控制算法(enhancedhourglass control)计算原始分析以及后续分析中的沙漏力。

4）后续分析将会生成单独的RES文件和0DB文件等，而不是在原始分析的相应文件后面追加内容。

在不同的分析过程之间传递数据与重启动分析很类似，二者有何区别?它们分别应该在什么场合下使用?

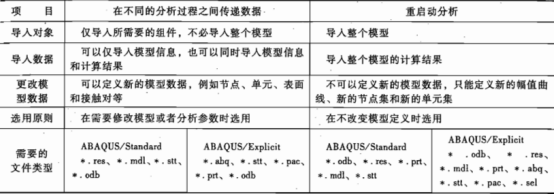

表14-1 在不同的分析过程之间传递数据与重启动分析的比较

提示：上述文件都必须保存在工作目录下，才能保证分析顺利进行。

本章主要介绍了以下内容：

1）如果希望在已有分析结果的基础上继续分析其他工况，或者由于某种原因导致分析过程异常中止，可以使用重启动分析来提高计算效率。

2）重启动分析包括3个步骤，即在基础模型中设置重启动数据的输出请求;创建重启

动模型;提交重启动分析作业。
3）重启动分析可以直接在INP中定义，也可以在ABAQUS/CAE中完成。

4）在分析过程之间传递数据，可以为产品优化设计提供极大的便利，综合利用ABAOUS/Standard和ABAOUS/Explicit 两种求解器各自的优势，提高分析效率。

5）在分析过程之间传递数据包括3个步骤，即在原始分析的模型中设置重启动数据输出;在后续分析的模型中为需要传递数据的部件实体定义初始状态场;提交后续分析作业。

6）与重启动分析相比，在分析过程之间传递数据可以仅导人所需要的组件，不必导人整个模型；可以仅导入模型信息，也可以同时导人模型信息和计算结果;可以定义新的模型数据，例如节点、单元、表面和接触对等。
