在科技飞速发展的今天,有限元分析(FiniteElementAnalysis,FEA)已成为工程设计、科学研究等领域不可或缺的工具。随着分析需求的日益复杂和多样化,有限元分析中的插件逐渐走进人们的视野,为有限元分析工作带来了全新的变革与拓展。那么,有限元分析中的插件究竟是什么?它们又有着怎样的用途呢?
一、有限元分析插件的定义
有限元分析插件,是基于有限元分析软件平台开发的,具有特定功能的程序??榛蚬ぞ?。它们就像是为有限元分析软件量身定制的“功能扩展包”,能够在不改变件核心架构的前提下,为其增添新的功能、优化现有功能,或实现软件与其他工具、平台的交互与集成。这些插件可以由软件开发商自主开发,也可以由第三方开发者甚至是用户根据自身需求进行开发,其本质是通过代码编写,调用有限元分析软件提供的应用程序接口(API),实现与软件的深度融合与功能拓展。
二、有限元分析插件的主要用途
(一)增强软件功能软特殊物理场模拟:许多有限元分析软件虽然具备基础的力学、热学等物理场分析功能,但对于一些特殊的物理场,如生物电场、多物理场耦合中的流-固-热复杂耦合现象等,原生功能可能无法满足分析需求。插件可以针对这些特殊物理场进行定制开发,引入特定的算法和求解器,帮助用户实现更专业、更复杂的物理场模拟。例如,在医学研究中,通过生物电场模拟插件,能够对人体神经电信号传导进行有限元分析,为神经科学研究提供有力支持。
复杂几何处理:实际工程中的分析对象往往具有复杂的几何形状,在进行有限元分析前,需要对几何模型进行修复、简化、网格划分等预处理工作。一些插件专注于几何处理功能,能够快速修复导入模型中的缝隙、重叠等缺陷,对复杂几何进行自动简化,生成高质量的网格。这大大提高了几何处理的效率和质量,减少了用户在几何模型处理上花费的时间和精力。
高级后处理功能:有限元分析得到的大量数据需要通过后处理进行可视化展示和分析,以提取有价值的信息。插件可以为软件增加高级后处理功能,如制作动态仿真动画,将结构的变形过程以生动直观的方式呈现;进行数据的高级统计分析,计算疲劳寿命、可靠性指标等。这些功能帮助用户更深入地理解分析结果,为工程决策提供更全面的依据。
(二)提高工作效率
自动化流程:在有限元分析中,存在许多重复性的操作步骤,如模型参数设置、材料属性定义、求解器配置等。插件可以将这些操作进行整合和自动化编程,用户只需输入关键参数,即可自动完成一系列繁琐的操作,生成可直接进行计算的分析模型。这不仅节省了大量的时间,还降低了因人为操作失误导致的错误率。例如,在批量分析多个相似结构时,自动化流程插件能够快速完成每个模型的设置和计算,极大地提高了分析效率。
定制化模板:不同行业、不同项目对有限元分析的流程和要求各不相同。插件可以根据用户的特定需求,创建定制化的分析模板。这些模板包含了特定项目的模型设置、材料参数、求解器选项等内容,用户在进行类似项目分析时,直接调用模板,进行少量参数修改即可开始计算,无需从头设置分析流程,显著提高了工作效率。
(三)实现软件集成与交互
与其他软件集成:在实际工作中,有限元分析往往需要与其他软件协同工作,如计算机辅助设计(CAD)软件用于创建几何模型,计算机辅助制造(CAM)软件用于生成加工工艺等。插件可以作为桥梁,实现有限元分析软件与其他软件之间的数据无缝传输和功能交互。例如,通过CAD-FEA集成插件,能够将CAD软件中设计好的模型直接导入有限元分析软件中,无需进行复杂的数据格式转换,保证了数据的准确性和完整性;同时,还能将有限元分析的结果反馈回CAD软件,辅助设计优化。
多软件协同仿真:对于一些复杂的系统级分析,可能需要同时使用多个有限元分析软件或不同类型的仿真软件,分别对系统的不同部分进行分析,然后将结果进行整合。插件可以实现多软件之间的协同仿真,协调各软件之间的数据传递和计算流程,使不同软件的分析结果能够相互关联和验证,实现对复杂系统的全面准确分析。
(四)满足特定行业需求

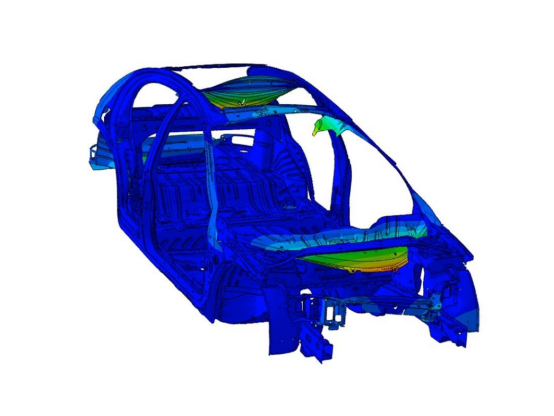

不同行业对有限元分析有着独特的需求和标准。插件可以针对特定行业进行开发,融入行业的专业知识、规范和经验。例如,在航空航天行业,插件可以包含航空材料的特殊属性数据库、符合航空标准的结构强度分析方法;在汽车行业,插件可以实现汽车碰撞仿真的快速建模和分析,满足汽车安全性能评估的需求。这些行业专用插件使有限元分析更贴合行业实际,提高了分析结果的专业性和可靠性。
以Abaqus为例,作为有限元分析领域的知名软件,其插件生态丰富多样。官方和第三方开发者围绕复杂材料本构模拟、网格自适应优化、多物理场耦合分析等方向开发插件,能有效解决航空航天、汽车制造等行业的特殊需求。如针对复合材料成型模拟的插件,可帮助工程师更精准地预测成型过程中的应力应变分布,优化工艺参数,充分体现了插件对有限元分析软件功能的强化与拓展。
有限元分析插件凭借其强大的功能拓展、效率提升、集成交互和行业适配能力,在有限元分析领域发挥着重要作用。随着技术的不断发展和用户需求的日益增长,有限元分析插件的种类将更加丰富,功能也将更加完善,为有限元分析技术的应用和发展注入新的活力,推动各行业在工程设计和科学研究等方面不断取得新的突破。
