在当今高速发展的电子信息时代，电路板作为电子设备的核心组成部分，其设计的优劣直接影响着设备的性能。在电路板设计过程中，电磁兼容性和信号完整性等电磁问题至关重要，而电磁仿真软件则成为解决这些问题的关键工具。若没有电磁仿真软件，难道真的只能依靠“手撕电路板”这种低效且充满不确定性的方式吗？CST软件用强大的功能给出了否定的答案。

没有电磁仿真软件的困境

在电磁仿真软件出现之前，工程师们在设计电路板时面临诸多挑战。传统的“手撕电路板”方式，即凭借经验和手工计算进行设计，存在极大的局限性。首先，电磁现象本身具有复杂性，涉及到电场、磁场的相互作用，以及电磁波的传播、反射、耦合等多种效应。手工计算难以精确考虑所有因素，无法准确预测电路板在实际工作中的电磁性能。例如，在高频电路设计中，信号的传输延迟、反射损耗等问题会随着频率升高而变得愈发复杂，仅靠手工计算和经验判断，很难确保设计的准确性。

其次，缺乏仿真手段使得设计过程中难以发现潜在的电磁干扰（EMI）问题。电路板上的各个元器件、走线之间会产生电磁耦合，不同信号之间可能会相互干扰，导致信号失真、设备工作不稳定等问题。在没有仿真软件的情况下，工程师只能在制作出实物电路板后，通过反复测试和修改来解决问题，这不仅耗费大量的时间和成本，还可能因为设计缺陷导致产品开发周期延长，错过市场机遇。

此外，随着电子产品向小型化、集成化方向发展，电路板的布局布线越来越密集，电磁环境也变得更加复杂。传统的设计方法已经无法满足现代电路板设计的需求，亟需更加先进、高效的设计工具。

CST软件：电路板设计的得力助手

CST（ComputerSimulationTechnology）软件是一款专业的电磁仿真软件，它为电路板设计提供了全面、高效的解决方案，极大地改变了工程师们的工作方式。

强大的建模与仿真能力

CST软件拥有丰富的建模工具，能够快速、准确地构建各种复杂的电路板模型。无论是简单的单层电路板，还是多层高密度互连（HDI）电路板，工程师都可以利用CST的图形化界面，方便地绘制电路板的几何形状、放置元器件、定义走线布局等。软件还支持导入第三方CAD模型，与其他设计软件实现无缝对接，提高设计效率。

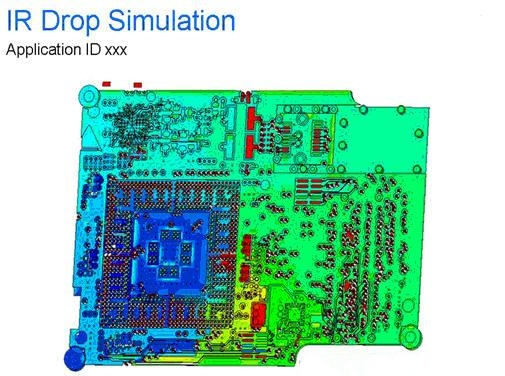

在仿真方面，CST采用了先进的算法，如时域有限积分法（FDTD）、有限元法（FEM）等，能够精确地模拟电路板在各种电磁环境下的性能。它可以准确计算信号的传输特性，包括信号的衰减、延迟、反射等参数，帮助工程师优化走线布局，提高信号完整性。同时，CST还可以分析电路板的电磁辐射和电磁抗干扰能力，预测潜在的EMI问题，并提供相应的解决方案。例如，通过仿真可以确定电路板上哪些区域容易产生电磁辐射，从而采取屏蔽、滤波等措施进行改进。

快速的优化设计

CST软件的参数扫描和优化功能为电路板设计带来了极大的便利。工程师可以设置多个设计参数，如走线宽度、间距、元器件的位置等，通过参数扫描功能自动生成一系列不同的设计方案，并进行快速仿真分析。软件会根据设定的优化目标，如最小化信号反射、降低电磁辐射等，自动筛选出最优的设计方案。这种方式大大减少了人工尝试和错误的过程，提高了设计的效率和质量。

例如，在设计一款高速PCB时，工程师可以利用CST的优化功能，快速找到最佳的走线拓扑结构和阻抗匹配参数，确保信号在电路板上能够稳定传输，同时满足电磁兼容性要求。

与实际测试的紧密结合

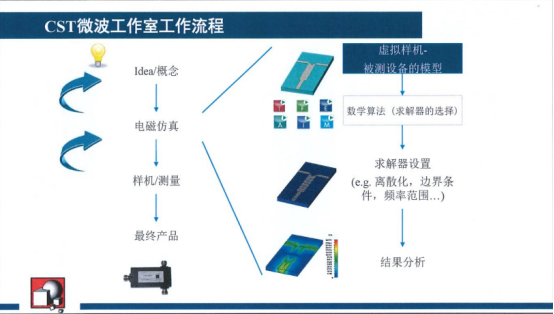

CST软件的仿真结果具有很高的准确性，能够与实际测试结果很好地吻合。在电路板设计过程中，工程师可以先通过CST进行仿真分析，对设计方案进行初步评估和优化，然后再进行实物制作和测试。这样可以减少测试次数，降低开发成本。同时，通过将实际测试结果与仿真结果进行对比分析，还可以进一步验证仿真模型的准确性，不断完善设计流程。

例如，在对一款通信设备的电路板进行测试时，发现存在电磁辐射超标的问题。工程师可以将测试数据与CST仿真结果进行对比，找出问题的根源，并在CST中对设计方案进行调整和优化，然后再次进行仿真验证，直到满足设计要求为止。

在现代电路板设计中，电磁仿真软件已经成为不可或缺的工具。CST软件以其强大的建模与仿真能力、快速的优化设计功能以及与实际测试的紧密结合，为工程师提供了高效、准确的设计手段，彻底改变了“手撕电路板”的传统设计模式。它不仅能够帮助工程师解决复杂的电磁问题，提高电路板的设计质量和性能，还能显著缩短产品开发周期，降低开发成本。随着技术的不断发展，CST软件也在持续更新和完善，将为电子工程领域带来更多的创新和突破，推动电子产品向更高性能、更可靠的方向发展。
