在现代工程设计领域，有限元分析（FEA）已成为不可或缺的核心工具，它如同工程师手中的 “数字显微镜”，能够精准剖析复杂结构的力学行为。谈及分析结果的准确性，网格划分策略无疑是最为关键的一环。不少人秉持 “网格越精细，结果越准确” 的观点，然而，这种认知存在片面性。事实上，网格细化并非一味追求细密，而是需要在模型复杂度、计算资源、求解目标三者之间找到精妙的平衡点。

从理论层面看，网格细化的确能够提升局部细节的捕捉能力，在应力集中区域、复杂几何边界处，细密的网格有助于更精确地呈现物理现象。但网格过密会导致计算量呈指数级增长，不仅消耗大量硬件资源，延长求解时间，还可能引入数值误差，甚至出现 “过拟合” 现象。以 Abaqus 软件为例，其强大的网格划分功能支持多种单元类型与划分方法，用户可根据模型特性选择结构化网格、非结构化网格或混合网格。在实际操作中，通过敏感性分析，逐步调整网格密度，监测关键参数的变化趋势，才能制定出科学合理的网格划分策略，既保证分析精度，又兼顾计算效率。

一、网格细化的“双刃?！毙в?/span>

1. 理论上的精度提升
有限元法的本质是通过离散化将连续问题转化为代数方程求解。网格越精细，离散单元越接近真实连续体，理论上能更精确地捕捉应力梯度、变形模式等细节。例如，在应力集中区域（如孔洞、裂纹尖端），细化网格可显著提高应力峰值计算的准确性。

2. 实践中的隐性成本

l 计算资源消耗：网格数量增加会导致刚度矩阵规模指数级增长。例如，网格单元数翻倍，计算时间可能增加8倍（与求解器算法复杂度相关）。

l 误差来源转移：过度细化可能放大数值舍入误差，尤其在低阶单元（如一阶四面体）中，甚至导致结果震荡。

l 收敛性陷阱：某些非线性问题（如接触、材料失效）的收敛性对网格质量敏感，盲目细化可能加剧迭代发散。

3. 科学准则：自适应网格与误差估计
现代有限元软件通过后验误差估计（如基于应力恢复或能量范数）指导局部网格加密，仅在关键区域细化，而非全局均匀加密。例如，若某区域误差贡献率低于5%，则无需进一步细化。

二、Abaqus中的网格策略与工具

在Abaqus中，网格划分并非简单的“越密越好”，而是需要结合软件提供的智能工具进行科学规划。软件内置的网格收敛性分析功能允许工程师通过手动逐步加密网格，观察关键参数（如最大应力或位移）的变化趋势，从而判断何时达到精度饱和。例如，在Abaqus/CAE中，用户可直观对比不同网格密度下的应力云图，快速识别对结果敏感的区域，避免无意义的全局细化。针对复杂非线性问题，Abaqus的自适应网格技术（Adaptive Meshing）展现了独特优势——例如在大变形金属成型仿真中，ALE（任意拉格朗日-欧拉）方法能够动态调整网格拓扑，使单元随材料流动自动重划分，既保持了计算稳定性，又避免了传统方法因网格畸变导致的求解中断。此外，Abaqus还支持根据损伤变量或应变场动态加密局部网格，特别适用于裂纹扩展或材料失效分析。

单元类型的选择同样影响网格策略的制定。低阶单元（如C3D8R）虽然计算效率高，但需要更密集的网格才能准确捕捉应力梯度，通常用于初步分析或接触问题；而高阶单元（如C3D20）通过高阶形函数提升插值精度，能够在较粗网格下实现同等精度，适合对计算资源敏感的大型模型。为确保网格质量，Abaqus提供了一套完整的诊断工具：从单元长宽比、扭曲度到雅可比行列式的检查，帮助用户识别可能导致结果失真的畸形单元。例如，长宽比超过20的六面体单元在弯曲分析中会产生虚假应力，而扭曲度过高的四边形单元则可能引发求解器收敛困难。这些工具共同构成了网格优化的“安全网”，让用户在追求精度的同时规避潜在风险。

三、典型场景下的网格优化实践

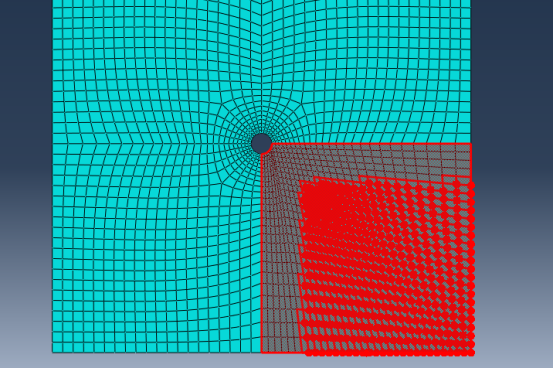

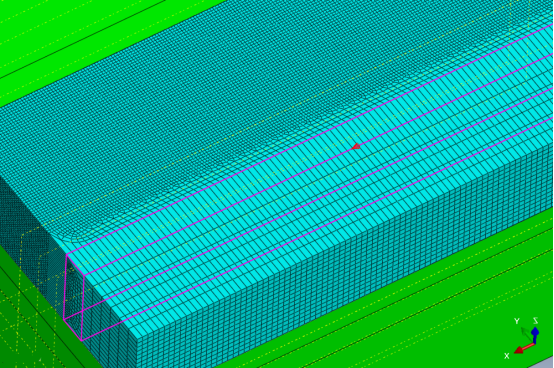

工程问题的多样性要求网格策略必须“因地制宜”。以螺栓连接分析为例，螺纹根部因几何突变会产生显著的应力集中，若采用均匀网格，要么因全局过密导致计算冗余，要么因局部过疏漏掉应力峰值。此时，Abaqus的分区（Partition）和种子（Seed）功能可精准控制局部加密：通过将螺纹区域单独切分为子部分，并对其表面施加高密度种子，既能捕捉到应力梯度变化，又能在过渡区域采用渐疏网格以节省计算资源。对于齿轮啮合等接触问题，接触压力对表面网格密度极为敏感，但全局细化会导致计算量剧增。Abaqus的解决方案是采用扫掠网格（Swept Mesh）在接触面生成结构化网格，配合“小滑移（Small Sliding）”假设，既能保证接触压力分布的准确性，又能通过减少自由度提升计算效率。

在碰撞仿真等显式动力学分析中，时间步长由最小单元尺寸决定，过度细化会直接导致计算时间呈指数级增长。Abaqus通过质量缩放（Mass Scaling）技术破解这一困局：在确保动能误差可控的前提下，适当放大粗网格单元的质量，从而增大稳定时间步长。例如，在汽车保险杠碰撞模拟中，对非关键区域的泡沫材料单元进行质量缩放，可在几乎不影响整体变形模式的情况下将计算速度提升3倍以上。这些案例表明，优秀的网格策略需要深度融合物理问题特性与软件功能，在“必要精度”与“可行成本”之间找到最佳平衡点。

四、何时“不需要”过度细化？

在某些场景下，过度细化网格不仅是资源浪费，甚至可能适得其反。当分析目标仅关注结构整体刚度或低频动力学特性时，粗网格配合合理的单元类型已足够满足需求。例如，在评估大型桥梁的静力挠度时，若仅需确认变形量是否低于设计阈值，采用中等密度的梁单元网格即可快速获得可靠结果；而在模态分析中，结构的前几阶固有频率和振型对网格密度并不敏感，使用过密网格反而会增加计算时间却无精度增益。热传导问题中，若温度场梯度平缓（如稳态散热片分析），采用粗网格搭配二阶热单元往往比密集的一阶单元更高效。

此外，在参数化研究的初期阶段，粗网格可作为快速筛选设计方案的预研工具，待锁定关键参数后再针对性局部细化。这种“先粗后精”的分阶段策略，既能避免陷入细节泥潭，又能确保资源聚焦于真正影响结果的变量上。

五、结论

网格细化是提升有限元精度的有效手段，但并非“越细越好”。Abaqus通过自适应算法、单元技术及质量监控工具，帮助用户在精度与效率之间找到最优解。合理的网格策略应遵循以下原则：

l目标导向：根据分析类型（静力、动力、热力）选择网格密度。

l误差驱动：依赖软件误差估计工具，优先加密高误差贡献区域。

l资源适配：在计算硬件限制内优化网格，避免因过度细化导致求解失败。
