对下面的 ABAQUS/Explicit 分析实例提交分析时，为什么在DAT文件中出现下列警告信息：

*** WARNING：THE OPTION * BOUNDARY,TYPE = DISPLACEMENT HAS BEEN USED; CHECKSTATUS FILE BETWEEN STEPS FOR WARNINGS ON ANY JUMPS PRESCRIBED ACROSS THESTEPS IN DISPLACEMENT VALUES OF TRANSLATIONAL DOF, FOR ROTATIONAL DOF MAKESURE THAT THERE ARE NO, SUCH JUMPS. ALL, JUMPS IN DISPLACEMENTS ACROSS STEPS ARE IG-NORED（请检查STA文件，看是否出现了关于位移边界条件突变的警告信息）

在STA 文件中出现了下列警告信息：

** * WARNING: Jumps in displacement boundary conditions have been detected at the beginning of step1.The maximumjumpis10.000 at node8ofinstance SHELL-1.（在分析步1的初始时刻，位移边界条件出现了跳跃式的突然变化）

模型包含一个分析步，分析步时间为0.08在部件实体SHELL-1的节点8上定义了位移大小为10，所使用的幅值曲线如图15-6所示。尽管出现了上面的警告信息，分析依然能够顺利完成，但在后处理时发现，所定义的位移边界条件没有起作用，节点8没有出现任何位移。

分析步时间

图15-6模型中的表格型幅值曲线

ABAQUS/Explicit 分析模型中的位移边界条件不允许出现跳跃式的突然变化，因为这意味着跳跃处的加速度是无限大的。

本实例中，节点8在初始状态(时刻0)的位移为0，位移边界条件要求在时刻0位移突然变为10，这种位移边界条件的突然变化是ABAOUS所不允许的，因此在STA 文件中出现了警告信息。这个位移跳跃是通过幅值曲线定义的ABAQUS会自动忽略跳跃量，因此在后处理时发现节点8没有出现任何位移。

对于ABAQUS/Explicit分析，定义幅值曲线时应设置平滑系数(Smoothing)，例如，可以使用ABAQUS的推荐值0.05，设置方法如图15-7所示这样幅值就会逐渐过渡，相应的位移结果如图15-8所示。

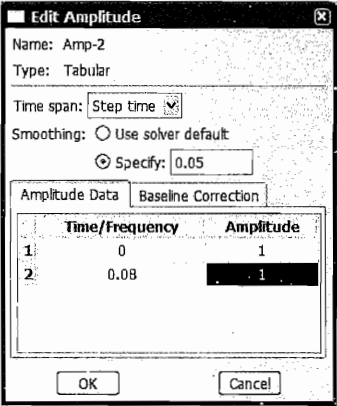

图15-7定义表格型幅值曲线时，设置平滑系数smoothing=0.05

相关内容的详细介绍，请参见ABAQUS6.7帮助文档《Getting Started with ABA0US:Interactive Edition》第13.2.1节“Smooth amplitudecurves”和第13.5.1节“Preprocessing-rerunning the model withABAQUS/Explicit”的表13-和表13-2，以及《ABAQUS Analysis User's Manual》第27.1.2节“Amplitude curves'。

只要ABAOUS/Explicit分析模型中定义了位移边界条件(无论是否有跳跃式突变)DAT 文件中就会出现前面提到的警告信息。对于ABAQUS/Explicit分析，STA文件中的警告信息才更需要引起读者的注意。

交提示：对于ABAQUS/Standard分析，定义位移边界条件时允许出现突变。

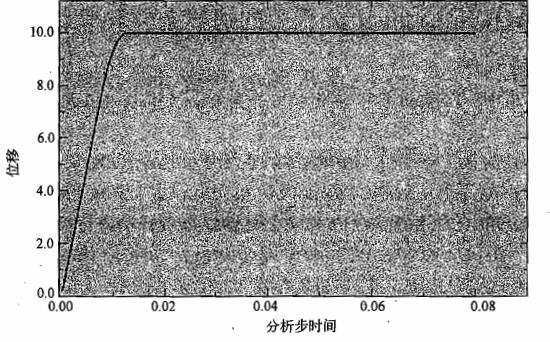

图15-8设置平滑系数smoothing=0.05后得到的位移结果

助文档《Getting Started with ABAQUS:Interactive Edition》第13.2.1节“Smooth amplitudecurves”和第13.5,1节“Preprocessing-rerunning the model with.ABAQUS/Explicit”的表13-1和表13-2，以及《ABAQUS Analysis User'sManual》第27.1.2节“Amplitude curves”。

提示：对于ABAQUS/Standard分析，定义位移边界条件时允许出现突变。

（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
