提交 ABAQUS/Standard分析作业后，为何在MSG文件中看到以下提示信息：CONTACT PAIR(ASSEMBLY_BLANKBOT,ASSEMBLY_TIE-1_DIEDURF）NODE BLANK-1. 5 ISOVERCLOSEDBY0.05I2228WHICHISTOOSEVERE.(出现了严重的过盈接触）

可以从以下几个方面查找原因：

1）如果上述提示信息中所提到的接触面是刚体、壳单元、单元、梁单元或桁架单元上的面，则有可能是在定义此接触面时没有选择正确的发生接触的那一侧，即接触面的法线方向错误。

提示：对于可变形的实体单元，ABAOUS/CAE会自动选择正确的法线方向(指向实体的外部）

当接触面的法线方向错误时，如果使用了点对面离散，会在MSG文件中看到上述提示信息，分析无法收敛。如果使用了面对面离散，不会出现上述提示信息，分析仍然可以完成，但分析结果是异党的(例如出现严重的穿透现象）。

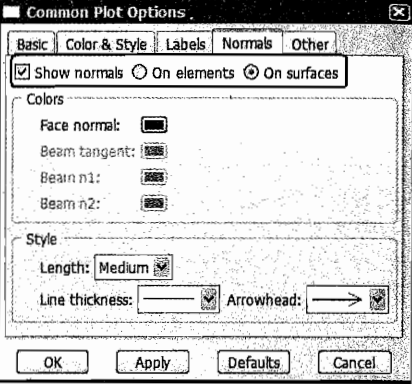

在 Visualization功能模块中可以显示接触面的法线方向，方法是单击鹏(Common Options）按钮，在Norals标签页下选中 Show normals(如图16-3所示），并且要注意选择 Onsurfaces(面的法向），而不是Onelements(单元的方向）。另外，在云纹图的模式下不能显示解析刚体表面的法向，只有在未变形图或变形图的模式下才可以显示。

一对接触面的法向应该是互相指向对方的，第16.3.2节“接触分析综合实例2”提供了一个接触面法线方向定义错误的实例。

2）如果接触面的法线方向是正确的但分析仍无法收敛，应检查模型中的过盈量是否太大。如果存在此问题应修改模型令过盈量从0开始逐渐增大，例如，可以使用CCTC递增的幅值曲线定义过盈接触，详见《实例详解》第5.2.4节“设定接触面之间的距离或过盈量”

3）如果接触面的法线方向是正确的，这种“过盈量太大”的信息只是在MSG文件中偶尔出现，而且出现此信息的分析步最终能够收敛，分析结果也一切正常，就没有问题。

图16-3显示接触面的外法线方向

在接触分析的求解过程中，ABAQUS/Standard会迭代尝试各种可能的位移状态，如果某个位移状态造成过盈量太大，ABAQUS/Standard 就会显示上述提示信息，然后尝试另外一个位移状态?；谎灾?，这个太大的过盈量有可能仅仅是ABAQUS/Standard在尝试求解过程中的一个中间状态，并不一定是模型本身存在错误。

在《实例详解》第6.4节“实例3:弯曲成形过程模拟”的实例中，就可以在随书光盘的以下 MSG 文件中看到类似的“过盈量太大”的提示信息:Demo6-FormingAnalysis Re-

sultsForming. Msgo。

（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
