在 Abaqus 的实际应用中，材料非线性仿真向来是令人头疼的技术难点。参数稍有差池，不仅会出现计算无法收敛的状况，更可能得出与实际物理现象相悖的错误结果。接下来，我将结合金属成型、橡胶密封件压缩、复合材料层间失效等多个经典工程案例，深度剖析非线性材料设置过程中十大最易踩雷的问题，并提供对应的解决方法。







避坑点1：材料模型与物理行为不匹配

问题：误用弹塑性模型模拟超弹性材料（如橡胶）或反向选择各向同性/各向异性参数。
解决方案：

l金属塑性：优先选择*Plastic（Mises准则）结合各向同性硬化（Isotropic Hardening）；

l橡胶超弹性：使用*Hyperelastic并匹配实验曲线（Ogden模型优于Mooney-Rivlin）；

l复合材料：定义*Engineering Constants时需输入完整各向异性参数。



代码反例：





避坑点2：硬化准则选择错误

问题：循环加载中误用各向同性硬化（Isotropic）导致包辛格效应（Bauschinger Effect）失真。
修复方案：

l低周疲劳分析：采用混合硬化（Combined Hardening）；

l显式动力学：使用随动硬化（Kinematic Hardening）。



参数示例：





避坑点3：应变率效应忽略或误用

问题：动态仿真中未激活应变率敏感参数（如Johnson-Cook模型）。
正确设置：





避坑点4：超弹性材料曲线拟合不当

问题：单轴拉伸数据直接用于双轴/平面应变状态。
应对策略：

1. 通过*Hyperelastic, Test Data Input输入多模式实验数据（单轴+双轴+剪切）；

2. 使用Abaqus/CAE的曲线拟合工具评估Ogden系数。



避坑点5：失效准则与损伤演化脱节

问题：仅定义*Damage Initiation却未设置*Damage Evolution。
完整配置：







避坑点6：复合材料层间行为简化过度

问题：忽略界面cohesive行为或误用接触模拟分层。
高阶方案：

l使用*Surface Based Cohesive或*Cohesive Elements；

l输入混合模式失效准则（B-K或Power Law）。

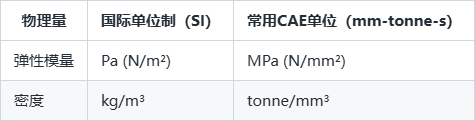

避坑点7：单位制不统一导致量纲混乱

典型错误：弹性模量单位MPa，密度单位tonne/mm3，引发动力学计算异常。
自查清单：







避坑点8：大变形未启用几何非线性

问题：未设置*Nlgeom=YES导致小应变假设失效。
影响域：

l超弹性材料必须启用；

l金属成型中厚度方向应变>5%时需激活。







避坑点9：材料方向定义与坐标系错位

错误案例：各向异性材料未关联局部坐标系。
正确步骤：

1. 定义*Orientation；

2. 在*Solid Section中关联方向名称。

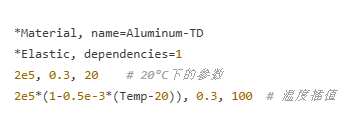

避坑点10：忽略温度-材料参数耦合

高阶应用：





规避上述十大陷阱可显著提升非线性仿真精度。建议在关键分析前执行以下验证：

1. 单单元测试（Single Element Test）验证材料本构；

2. 能量平衡检查（ALLIE/ALLKE比值）；

3. 局部结果与DIC（数字图像相关）实验数据对比。

（注：本文示例基于Abaqus 2023版本，部分参数需根据实际版本调整）
