输出接触力

ABAQUS如何得到接触面上的接触力?

在历史变量输出(historyoutput)中选中CFN即可，具体操作为：在ABAQUS/CAE的Step功能?？橹校セ?Create History0utput)按钮，将Domain设为Interaction，选择接触对的名称，并选中输出变量中的CFN(如图16-4所示)。

提示：在设置场变量输出(eldouiput)和历史变量输出(histony output)时，不仅可以输出整个模型的计算结果，而且可以只输出某个集合或某个接触对上的计算结果。

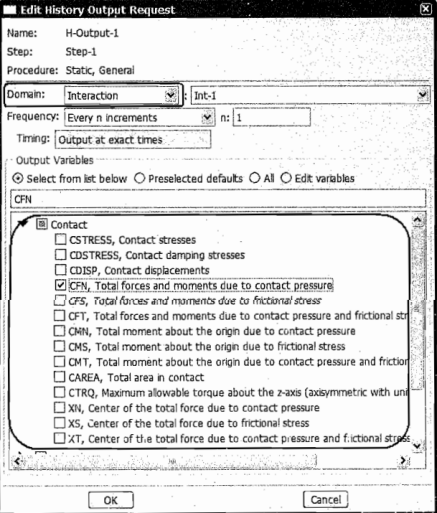

图16-4输出接触力CFN

如果要将接触力输出到DAT文件，可以在INP文件中添加下列语句：

* CONTACT PRINT,SLAVE = slave_name

CFN

其中slave_name是从面名称?！妒道杲狻返?.2.6.节“将接触信息输出至 DAT 文件”详细介绍了相关内容。

ABAOUS/Standard与ABAOUS/Explicit的接触分析

ABAOUS/Standard和ABAQUS/Explicit在分析接触问题时各自有何特点?

ABAOUS/Standard 在分析接触问题时有以下特点：

1)需要进行大量的迭代运算，可能出现收敛问题。

2)定义接触时必须指定可能发生接触的主面和从面，采用的是主-从接触算法，从面节点不能穿透主面，而主面的节点可以穿透从面。

ABAQUS/Explicit在分析接触问题时有以下特点：

1)不需要迭代，因此不存在收敛问题。

2)有两种接触算法。

①通用接触算法(general contact algorithm)是指由ABAQUS/Explicit 自动定义一个基于单元的面(默认情况下包含模型中所有部件实体)，在这个面上建立自接触(self-con-tact)。这种算法在建模时简单而方便，对接触面的类型限制很少。

② 接触对算法(contact pair algorithm)是指由用户定义接触对的主面和从面，对接触面的类型有较严格的限制，但可以用于某些通用接触算法所不适用的场合。

③ ABAOUS/Explicit 的通用接触算法比 ABAOUS/Standard 的接触算法功能强大，应用范围更广。ABAOUS/Standard与ABAOUS/Explicit分析接触问题时存在诸多差异，因此在ABAOUS/Standard分析中定义的接触不能导人ABAOUS/Explicit中进行分析，反之亦然。

相关内容的详细介绍，请参见ABAQUS6.7帮助文档《GettingStarted with ABAQUS：In-teractive Edition》第12.4节“Defining contact in ABAQUS/Standard”、第12.7节“Definingcontact in ABAQUS/Explicit”,以及《ABAQUS Analysis User's Manual》第29.1.1节“Con-tact interaction analysis ： overview” 。

（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
