作者 | Danner Dan

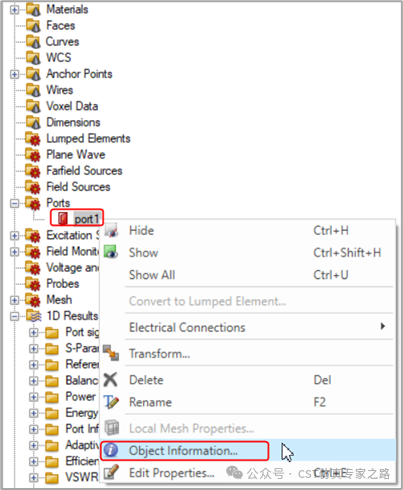

CST中如果使用波导端口进行激励，则在仿真结束后，可以从导航树的2D/3D Results > Port Modes > Port 1 > e1/h1中查看到端口模式，这里显示了端口的阻抗、波数、截止频率等一系列参数。如果想获取端口模式的色散特性曲线，可以在定义波导端口后，在导航树中Ports文件夹下选中相应的波导端口，然后右键，在弹出的菜单中选择Object Information选项，如下图所示。

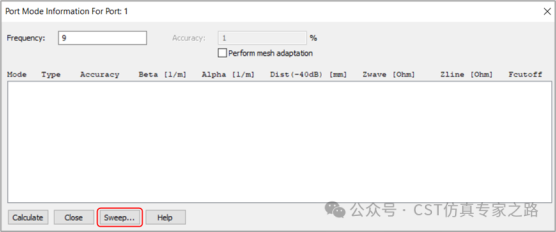

在弹出的Port Mode Information For Port: 1对话框中，点击Sweep按钮，打开相应的端口模式信息扫描对话框。

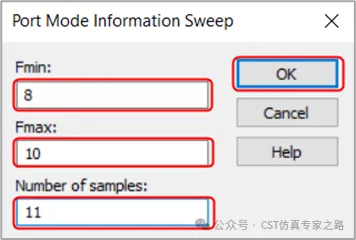

在打开的Port Mode Information Sweep对话框中，设置Fmin（端口信息的最低频率）、Fmax（端口信息的最高频率）和Number of samples （采样个数）这三个参数，然后点击OK按钮进行计算。

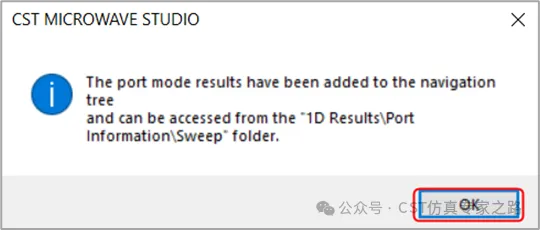

计算结束后，软件会自动弹出如下对话框，提示计算结束，结果文件添加到导航树的1D Results > Port Information文件夹中，点击OK按钮关闭该信息框，返回到Port Mode Information For Port: 1对话框后，点击Close按钮关闭对话框。

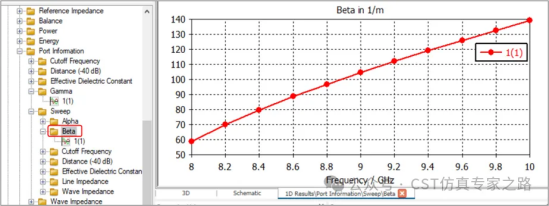

在导航树的1D Results > Port Information > Sweep > Beta文件夹下即可查看端口模式的波数Beta随频率的变化特性，即色散特性，如下图所示。

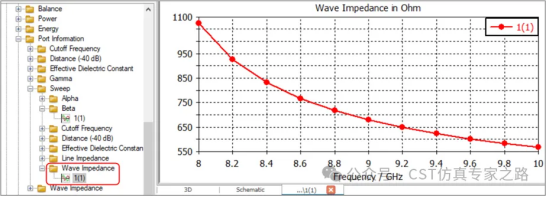

在导航树的1D Results > Port Information > Sweep > Wave Impedance文件夹下即可查看端口的波阻抗随频率的变化特性，即色散特性，如下图所示。

（内容、图片来源：CST仿真专家之路公众号，侵删）
