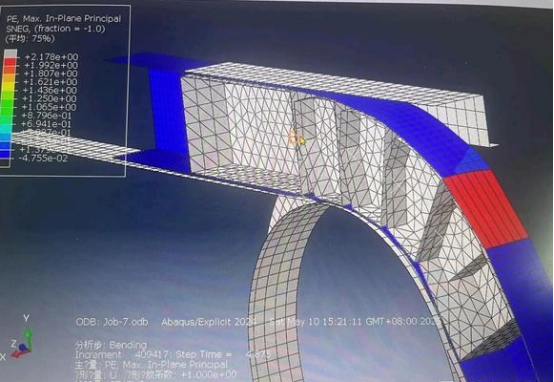

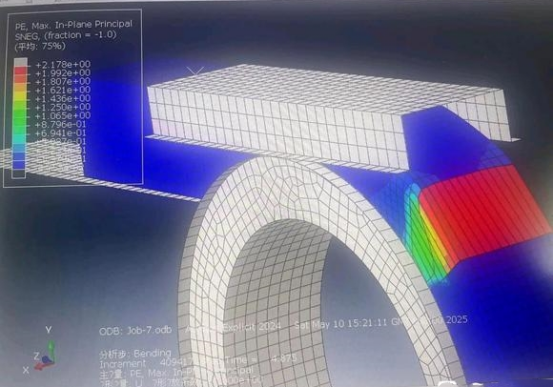

在使用Abaqus进行有限元分析时，网格变形异常是经常困扰工程师和科研人员的问题。异常的网格变形不仅会导致计算结果不准确，严重时甚至使计算无法收敛，中断分析进程。深入了解导致网格变形异常的原因，是顺利完成Abaqus分析的关键。下面将从多个方面剖析造成这一问题的因素。

一、材料属性设置不当

1.超弹性材料参数偏差

超弹性材料广泛应用于橡胶制品、生物组织等模拟分析中。若超弹性材料模型参数（如Mooney-Rivlin模型中的C10、C01等系数）设置错误，材料的应力-应变关系就会与实际不符。在受力过程中，材料的变形超出合理范围，从而引发网格的过度扭曲、畸变，导致变形异常。例如，系数取值过大，会使材料表现得过于“柔软”，在较小外力作用下产生夸张的变形，网格难以适应这种不合理的形变。

2.塑性参数不合理

对于金属等塑性材料，塑性参数的准确设定至关重要。如果塑性屈服应力、硬化参数设置错误，材料在进入塑性变形阶段后，变形行为将偏离实际情况。比如，低估材料的屈服应力，材料过早进入塑性状态，且后续硬化规律不准确，使得网格在塑性变形区域出现异常扭曲、重叠等现象，影响分析结果的可靠性。

二、边界条件与载荷施加问题

1.约束条件缺失或不合理

边界约束条件用于限制模型的位移和转动自由度，若约束条件设置不当，模型会出现刚体位移或不真实的变形。例如，在对一个悬臂梁进行分析时，如果未正确约束固定端，梁在受力后会产生整体的刚体位移，导致网格被拉伸、扭曲，出现变形异常。此外，约束过度也会带来问题，如对一个可自由变形的结构施加过多不必要的约束，会使结构内部产生不合理的应力集中，进而造成局部网格变形异常。

2.载荷施加不精确

载荷的大小、方向和作用位置设置错误，直接影响模型的变形情况。若载荷过大，超出模型结构的承载能力，会使结构产生剧烈变形，网格难以承受这种过度的形变而出现扭曲、畸变。例如，在对桥梁结构进行加载模拟时，错误地将实际较小的车辆荷载放大数倍施加，桥梁结构会产生异常的大变形，网格也随之出现严重的变形异常。同时，载荷作用位置不准确，也会使结构受力不均，导致局部网格变形异常。

三、网格划分自身缺陷

1.单元类型选择错误

Abaqus提供多种单元类型，每种单元类型都有其适用范围和特点。如果单元类型选择不当，在受力分析过程中，单元可能无法准确模拟结构的变形行为，从而引发网格变形异常。例如，对于薄板结构分析，若选用实体单元而非壳单元，在弯曲变形时，实体单元的自由度过多，无法合理模拟薄板的弯曲特性，导致网格在弯曲区域出现异常变形。

2.网格质量不佳

网格质量差，如存在大量狭长、扭曲的单元，会严重影响网格在变形过程中的适应性。低质量的网格在承受载荷时，容易出现应力集中现象，导致局部网格变形加剧，进而出现变形异常。此外，网格密度不均匀也会带来问题，在网格稀疏与密集区域的交界处，由于变形不协调，可能产生网格畸变，使变形异常。

四、接触设置不合理

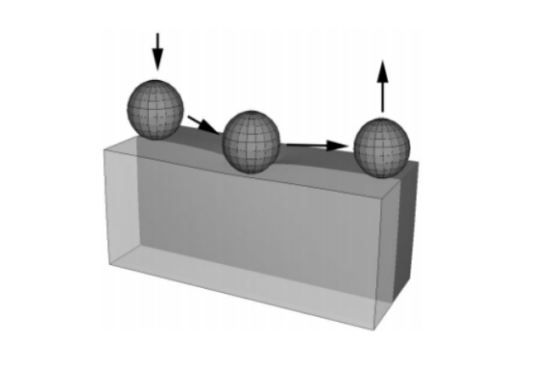

在包含接触问题的分析中，接触设置对网格变形有重要影响。接触类型选择错误、接触对定义不完整、接触参数设置不当等，都会导致接触区域的网格变形异常。例如，在两个物体相互接触挤压的分析中，如果接触刚度设置过大，接触区域的网格会因承受过高的压力而发生过度变形、穿透等异常情况；而接触刚度设置过小，又可能导致接触不紧密，出现相对滑动，同样引发网格变形异常。

五、求解器设置问题

1.求解算法不适用

Abaqus提供多种求解算法，不同的算法适用于不同类型的问题。如果选择的求解算法与分析问题不匹配，可能导致求解过程不稳定，出现网格变形异常。例如，对于高度非线性问题，若使用适用于线性问题的求解算法，在迭代过程中，计算结果可能会发散，网格变形失去控制，出现异常扭曲、重叠等现象。

2.时间步长设置不当

时间步长过大，在动态分析或瞬态分析中，会使求解过程无法准确捕捉结构的变形过程，导致计算结果不准确，网格变形异常。例如，在冲击分析中，过大的时间步长会使冲击瞬间的变形过程被忽略或简化，结构的变形不符合实际情况，网格也会出现异常的跳跃式变形。

Abaqus中造成网格变形异常的原因涉及材料、边界条件、网格划分、接触设置和求解器等多个方面。在进行有限元分析时，需要全面考虑这些因素，合理设置各项参数，才能有效避免网格变形异常问题，获得准确可靠的分析结果。当遇到网格变形异常时，可通过逐一排查上述原因，针对性地进行调整和优化，确保分析工作顺利进行。
