在有限元分析领域，Abaqus凭借强大的功能和广泛的适用性，成为工程师和科研人员进行结构力学性能评估的重要工具。应力应变分析作为Abaqus分析中的关键内容，是理解结构承载能力、变形行为的基础。深入掌握Abaqus应力应变分析的核心概念，对于准确模拟结构响应、优化设计方案具有重要意义。

一、应力与应变的基本概念

1.1应力

应力描述的是材料内部单位面积上所受的内力，它反映了材料在外部载荷作用下内部抵抗变形的能力。在Abaqus中，应力分为多种类型，常见的有正应力和剪应力。正应力是垂直于截面的应力分量，分为拉应力和压应力；剪应力则是平行于截面的应力分量。

例如，在拉伸试验中，试件受到轴向拉力，其横截面上产生拉应力；而在扭转试验里，试件表面会受到剪应力作用。应力的单位通常为帕斯卡（Pa），在实际工程分析中，常用兆帕（MPa）或吉帕（GPa）表示。

1.2应变

应变用于衡量材料在受力后发生变形的程度，是描述材料变形的物理量。应变分为线应变和剪应变。线应变表示材料沿某一方向长度的相对变化；剪应变则反映材料角度的变化。

以简单的杆件拉伸为例，杆件在拉力作用下，其长度会增加，长度的增加量与原始长度的比值就是线应变。应变是一个无量纲的量，通常以小数或百分数表示。

二、Abaqus应力应变分析的流程基础概念

2.1模型建立

在Abaqus中进行应力应变分析，首先要建立准确的几何模型。几何模型可以通过Abaqus/CAE直接创建，也可以从其他CAD软件导入。模型的几何形状、尺寸精度直接影响分析结果的准确性。

同时，合理的材料属性定义至关重要。Abaqus支持多种材料模型，包括线性弹性材料、非线性弹性材料、塑性材料等。对于线性弹性材料，需要定义弹性模量、泊松比等参数；对于塑性材料，除了弹性参数，还需定义屈服准则、硬化规律等参数，以准确描述材料的力学行为。

2.2网格划分

网格划分是将几何模型离散为有限个单元的过程。网格的质量和密度对分析结果有显著影响。网格过疏可能无法准确捕捉应力应变的分布细节，导致结果误差较大；网格过密则会增加计算成本和时间。

在Abaqus中，可以根据模型的特点和分析需求，选择合适的网格划分技术，如结构化网格划分、非结构化网格划分等。对于应力集中区域或关键部位，通常需要进行网格加密，以提高分析精度。

2.3边界条件与载荷施加

边界条件用于约束模型的位移和转动，模拟实际结构的支撑情况。例如，固定约束限制了模型在所有方向上的位移；铰接约束允许模型绕某一轴转动，但限制了其他方向的位移。

载荷施加则是将外部作用（如力、压力、温度等）施加到模型上。在应力应变分析中，常见的载荷类型有集中力、均布力、面压力等。准确地定义边界条件和载荷，是确保分析结果符合实际工况的关键。

2.4求解与结果分析

完成模型设置后，提交分析作业进行求解。Abaqus提供了强大的求解器，可根据分析类型（如静态分析、动态分析等）选择合适的求解算法。

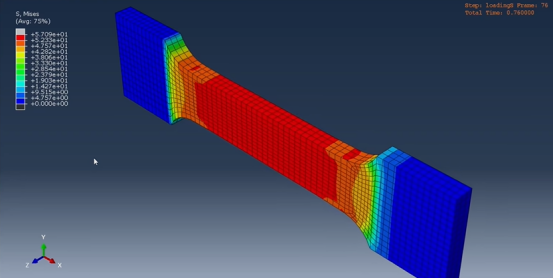

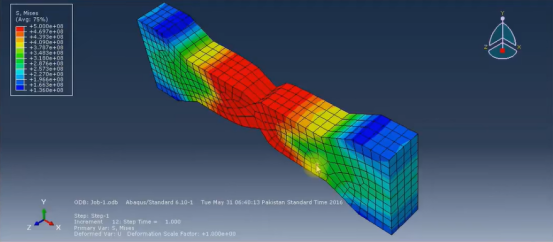

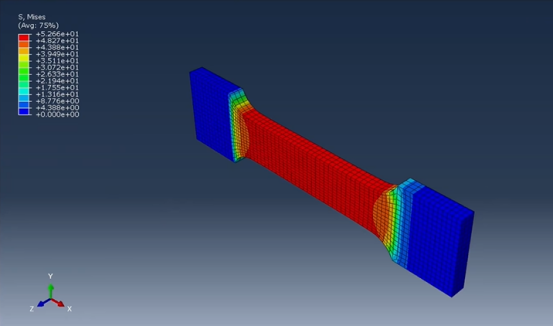

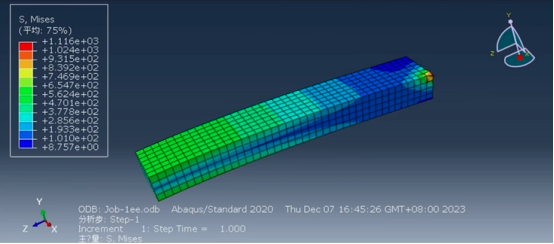

求解完成后，进入结果分析阶段。Abaqus后处理模块提供了丰富的可视化工具，可直观地查看应力应变云图、变形图等结果。通过观察应力应变的分布情况，能够判断结构的薄弱部位，评估结构的承载能力和安全性。

三、Abaqus应力应变分析中的关键概念

3.1应力分量与应力张量

在三维空间中，应力状态可以用应力张量来描述。应力张量包含9个分量，其中3个正应力分量和6个剪应力分量。在Abaqus的结果输出中，可以查看各个应力分量的大小和分布，也可以通过计算得到主应力、等效应力等衍生量。

主应力是指在某一点处，应力状态中相互垂直的三个方向上的正应力，它们代表了该点处应力的最大、中间和最小值。等效应力则是根据不同的强度理论，将复杂应力状态等效为单轴应力状态，用于评估材料的屈服和破坏。

3.2应变分量与应变张量

与应力类似，应变状态也可以用应变张量表示。应变张量同样包含9个分量，反映了材料在各个方向上的变形情况。在Abaqus中，可通过后处理查看线应变、剪应变等分量，以及主应变、等效应变等结果。

主应变是指材料在某一点处沿主应力方向的线应变；等效应变则用于描述材料在复杂应力状态下的总体变形程度，在塑性变形分析中具有重要意义。

3.3材料非线性与几何非线性

在实际工程中，材料的力学行为往往呈现非线性特性。材料非线性包括塑性、超弹性、粘弹性等。例如，金属材料在受力超过弹性极限后会进入塑性变形阶段，其应力应变关系不再是线性的。在Abaqus中，需要选择合适的材料模型和参数来准确模拟材料的非线性行为。

几何非线性则是指结构在变形过程中，其几何形状的变化对力学性能产生显著影响的情况。例如，大变形、大转动等问题都属于几何非线性范畴。当结构的变形量与结构尺寸相比不可忽略时，就需要考虑几何非线性，Abaqus提供了相应的功能来处理这类问题。

四、Abaqus应力应变分析的应用场景

4.1结构强度评估

通过应力应变分析，可以评估结构在设计载荷下的应力分布情况，判断结构是否满足强度要求。例如，在机械零件设计中，分析零件在工作载荷下的应力是否超过材料的屈服强度或抗拉强度，以确保零件的安全性和可靠性。

4.2结构优化设计

根据应力应变分析结果，能够找出结构的薄弱部位和应力集中区域，从而有针对性地进行结构优化。例如，通过调整结构的形状、尺寸或材料分布，降低应力集中程度，提高结构的承载能力和性能。

4.3材料性能研究

Abaqus应力应变分析可用于研究材料在不同工况下的力学性能。例如，通过模拟材料的拉伸、压缩、弯曲等试验，获取材料的应力应变曲线，验证材料模型的准确性，为材料的选用和性能改进提供依据。

掌握Abaqus应力应变分析的核心概念，是开展高效、准确有限元分析的基础。无论是结构设计、强度评估，还是材料性能研究，这些概念都贯穿其中。希望本文的内容能为你在Abaqus应力应变分析的学习和实践中提供帮助，建议收藏以便随时查阅！
