CST系统级RS仿真（一）——天线建模

辐射抗扰度（Radiate Susceptibility）：又称为辐射敏感度，是基本的EMS测试项目之一。该试验模拟设备遭受射频辐射干扰的情况下，抵抗外部电磁干扰的一种能力。通常，民用电子设备参考国际标准IEC 61000-4-3。CST的RS仿真的干扰源可以使用平面波或者3D天线模型，这里我们介绍使用3D天线来模拟RS仿真测试的方法。这种方法更贴近实测场景，仿真精度更高。

利用CST Antenna Magus创建LPDA天线模型

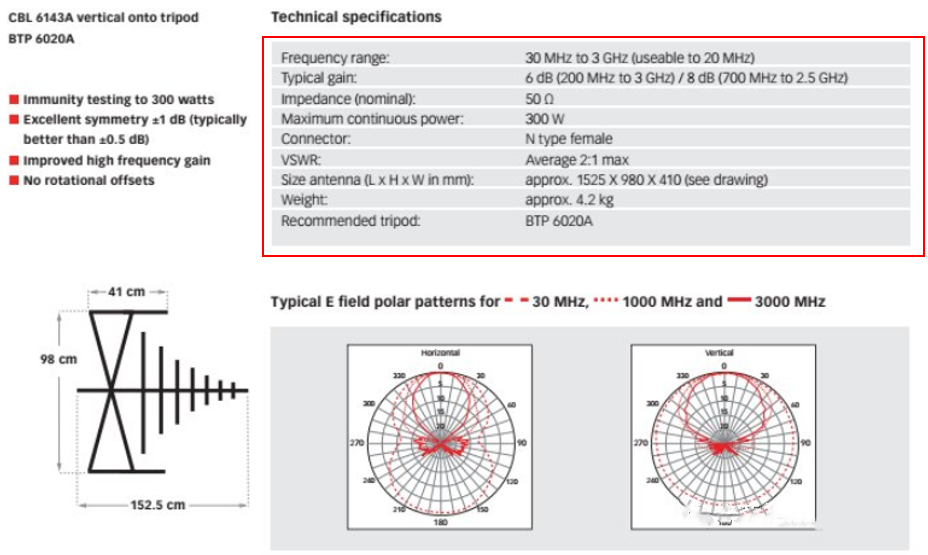

RS测试频段80MHz-6GHz，对于不同频段，需要采用不同类型的天线。本次我们重点介绍的是80-1G频段采用LPDA天线的建模方法。在开始建模之前，我们需要先初步了解LPDA天线的规格参数，下图是一个典型的LPDA天线的规格。

已知LPDA天线规格后，我们开始利用CST Antenna Magus进行建模操作。Antenna Magus是CST专有天线库，包含了将近400种不同类型的天线，可以根据客户指定的规格，快速实现天线的3D建模。

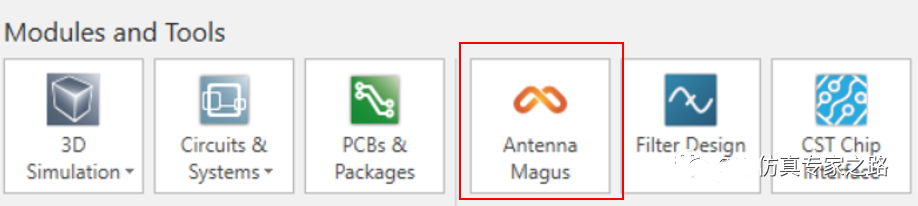

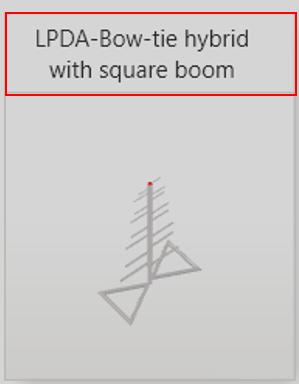

打开Antenna Magus之后，在Keywords里面输入EMC，选择LPDA天线。

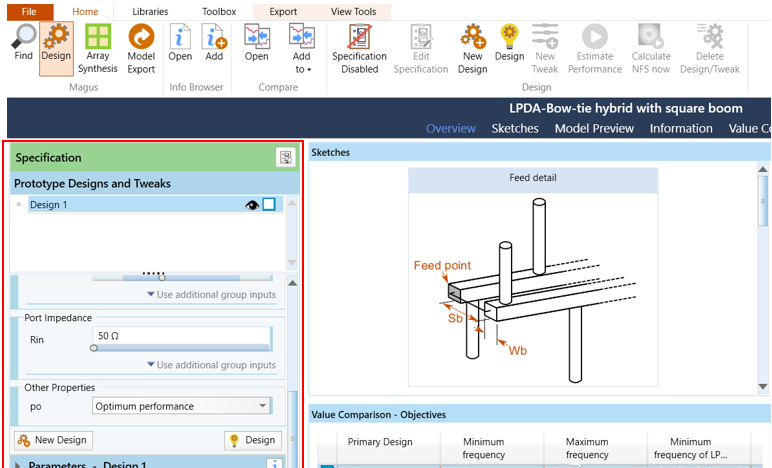

在Specification里面设置天线规格参数，主要包括带宽、增益等参数，可以参考前面的天线规格进行设置。

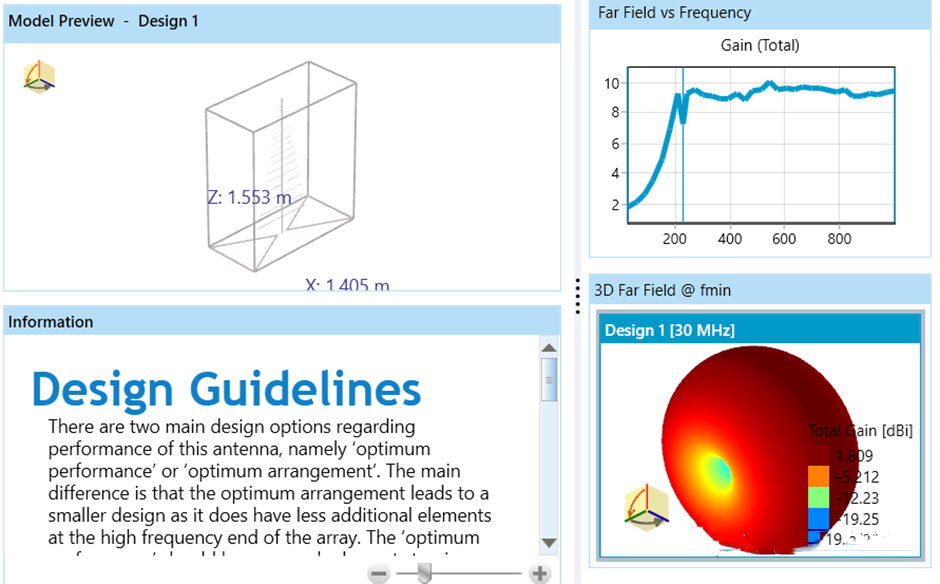

设置规格参数后，点击Design生成3D模型，然后点击Estimate Performance进行性能评估?？梢钥吹教煜叩脑鲆?、方向图等结果。

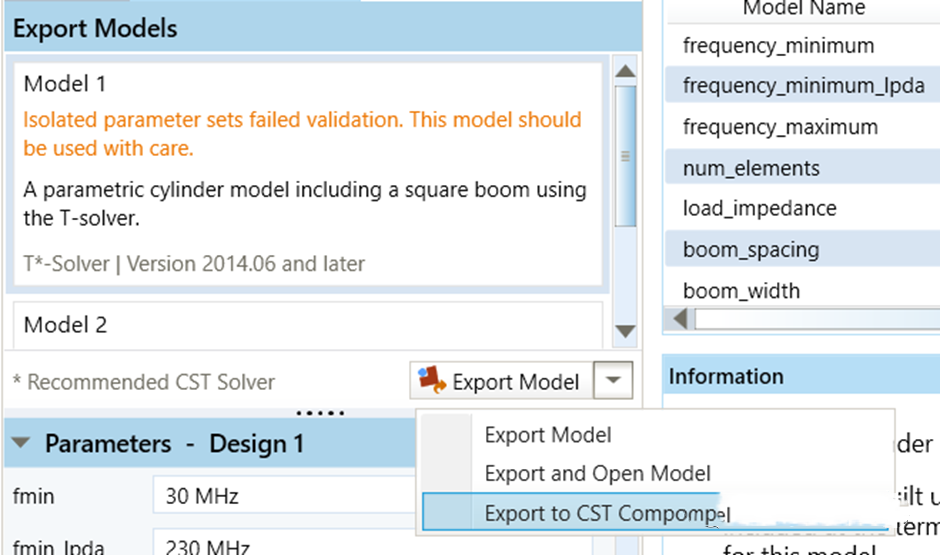

接下来可以输出天线模型到CST Component Library，方便今后调用。

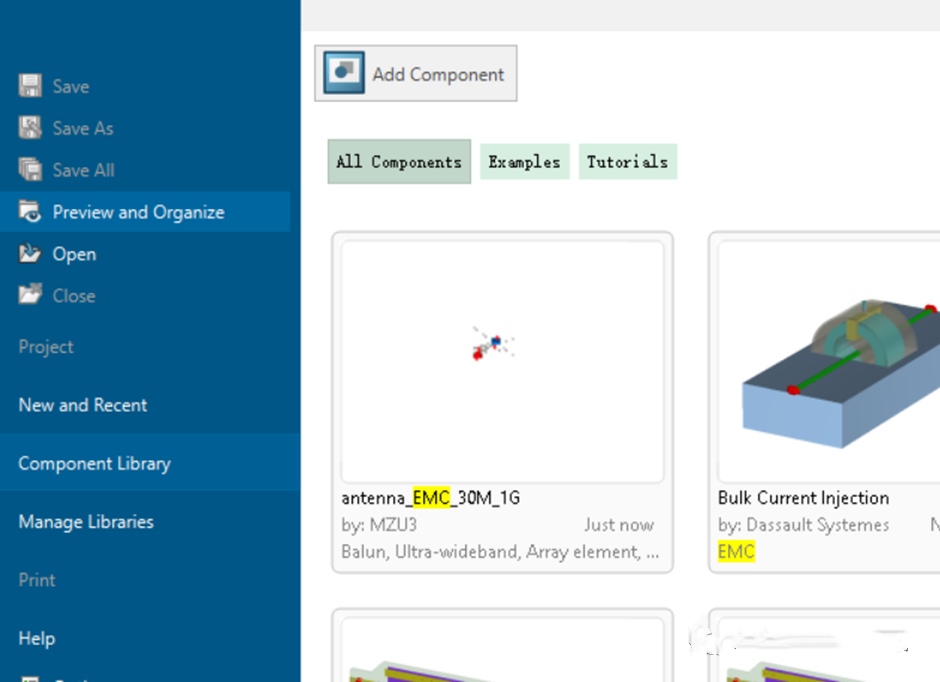

可以看到，刚刚生成的LPDA模型已经加载到CST Component Library里面。

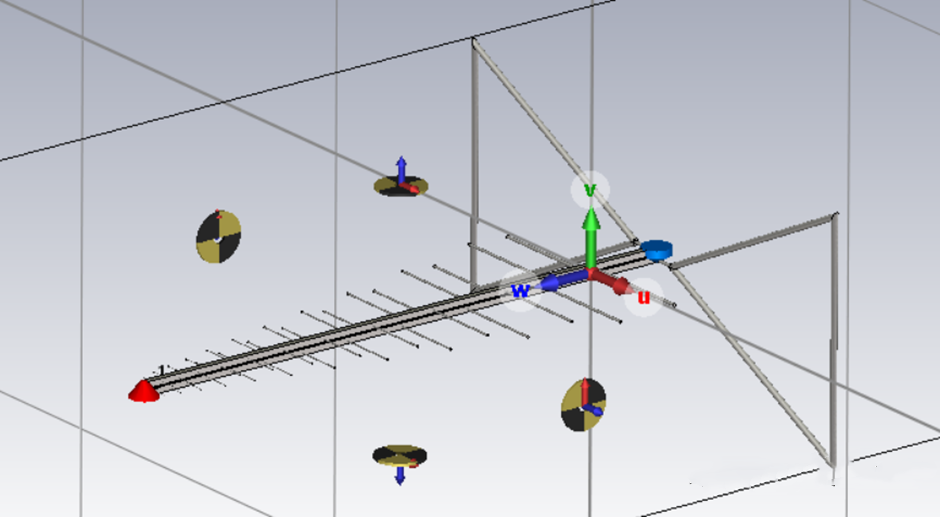

直接调用模型库的文件，生成3D天线模型，进行下面的仿真。
