Abaqus/CAE功能增强

一、网格和几何的增强

? ACIS版本从2016 1.0.1升级到2021 1.0.0，允许用户在Abaqus/CAE中导入或导出ACIS 31 .sat文件。

? Abaqus/Standard中支持coupled temperature-displacement和coupled temperature-pore pressure的Cohesive单元。

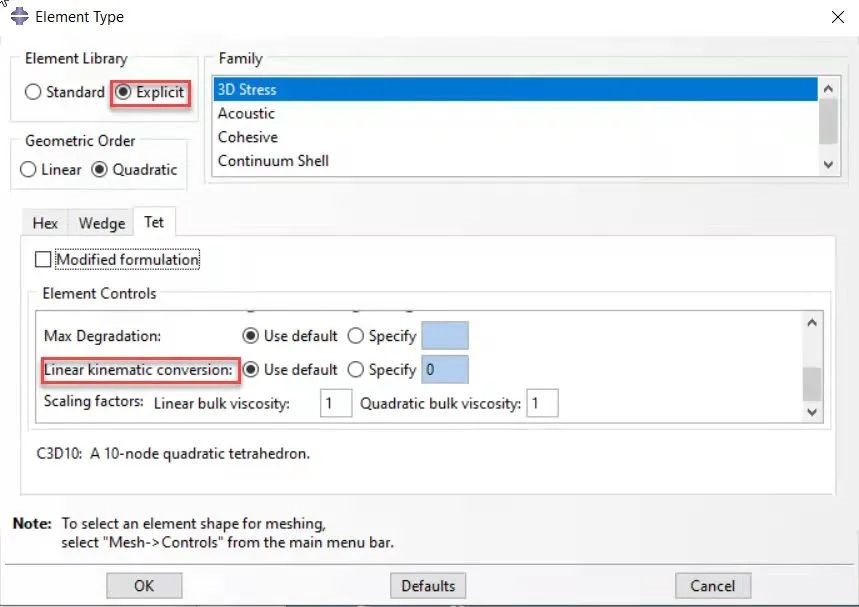

? Abaqus/Explicit支持线性运动转换截面控制。当单元受到很大的压力时，可以达到负体积计算的一个点。如果考虑非线性几何效应，负体积会引起致命的误差。避免这种致命错误的一种方法是当部件达到一定的压缩位置(体积减小)时，将部件从非线性运动学转换为线性运动学。例如对于C3D10单元，当单元特征长度与原始特征长度之比达到一个临界值时就会发生线性运动转换。*SECTION CONTROLS, LINEAR KINEMATIC CONVERSION 。

?  Abaqus/Standard 分析中支持初始间隙开启的截面控制。

? 不再支持对CATIA V4零件和装配体的导入的支持。

二、Query查询工具改进

? 使用query查询工具，现在可以在后处理中指定一个局部坐标系，查询节点、距离和单元面法向。

三、建模功能增强

? 可以在Linux平台上直接导入CATIA V5文件定义零件。

? 可以在Abaqus的环境文件中为参数plugin_central_dir指定多个目录位置，而不是只指定一个路径。

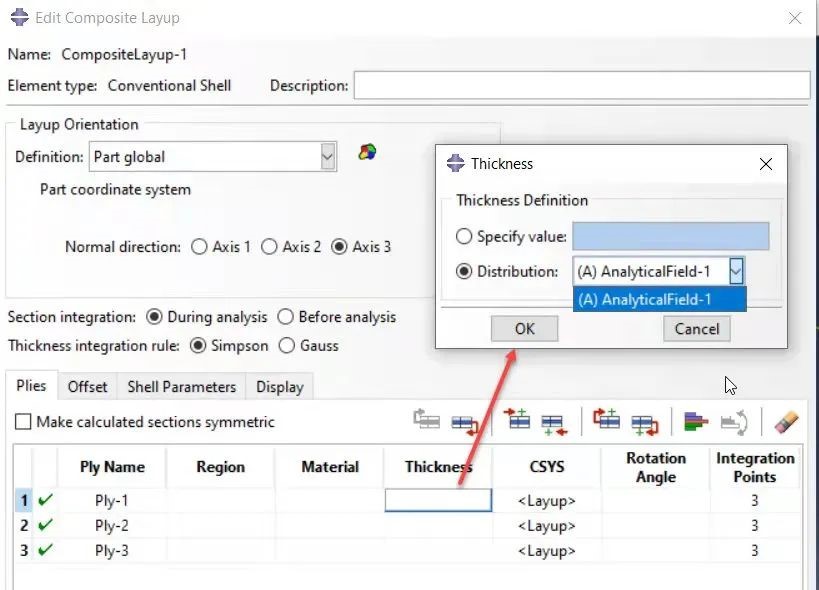

? 在复合材料铺层编辑器中，可使用一个解析场指定每层的厚度。

? 对于基于节点的子模型，可以在子模型的边界条件中只指定相交位置，这样Abaqus就会忽略那些在全局模型单元区域之外发现的驱动节点。进入Load?？?，在Submodel boundary condition editor窗口中使用选项Intersection only。

? SOLIDWORKS与CAE实时交互功能增强。在CAE中，可以选择将多体部件的每个部件作为单独的部件导出。还可以选择保持导出到CAE的部件上的所有区域边界。CAE在更新模型时会考虑SOLIDWORKS中当前装配体的配置。

四、材料增强

? 现在可以定义bilamina的弹性。

? Section Manager窗口中Material栏容易识别与每个截面相关联的材料。

? 可以创建间隙传导、间隙辐射和间隙对流材料行为。

? 针对蠕变模型，可以指定时间类型以及Anand, Darveaux,和double power laws.

? 针对粘性模型，可以指定时间类型以及Anand, Darveaux, double power, power, 和 time power laws。

? 针对Drucker-Prager蠕变模型，可以指定时间类型以及power和time power laws。

? 针对plastic模型，可以缩放屈服应力，并包括非线性各向同性//运动性硬化模型的静态恢复项。

? 对于间隙流动模型，可以选择Bingham塑性或Herschel-Bulkley类型以指定需要如何定义流动参数。

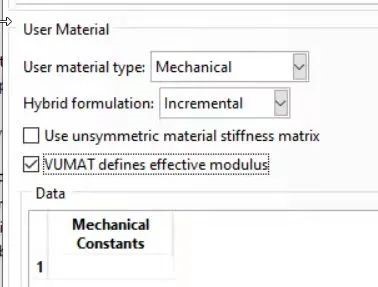

? 用户自定义模型，可以指出用户子程序VUMAT包含Explicit分析的有效模量，并为Standard分析中杂交单元指定杂交方法。

五、通用接触功能增强

? 分配接触属性时，除了选择接触对的表面，也可以直接选择材料。同样可以为表面厚度分配、表面偏移分配和表面特征边标准分配来选择材料。

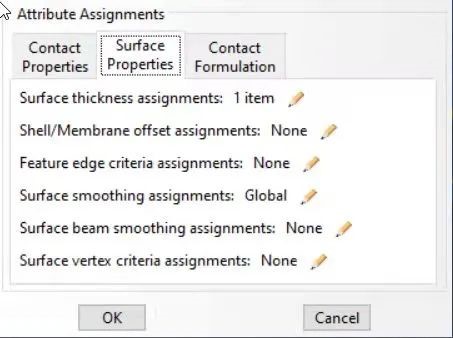

? 可以创建新类型的表面属性分配。对于Standard，可以创建表面梁的平滑分配和表面顶点标准分配。对于Explicit，您可以创建挤压触发分配和表面摩擦分配。

? Standard通用接触中，可以为表面属性分配指定次级特征边标准，并为特定的相互作用控制滑动时面对面的平滑度，并控制边对边的接触方法。

 六、接触属性的功能增强

? 可以指定决定要跟踪的接触面的厚度。

? 可以在Standard分析中使用用户子程序UINTER定义面的相互作用模型，在Explicit分析中使用用户子程序VUINTER或VUINTERACTION定义面的相互作用模型。

? 对于在用户子程序中定义的表面相互作用模型，可以指定与状态相关的变量数量，和需要的属性值的数量。

? Standard中使用用户子程序UINTER，可以使用非对称方程求解程序。

七、Job和optimization的功能增强

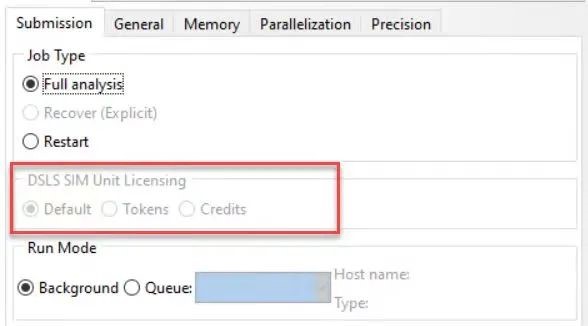

? 现在可以选择token或 credits作为DSLS SimUnit许类型。

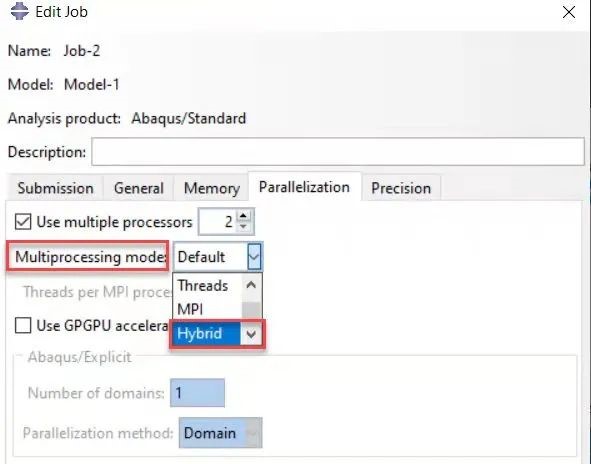

? 作业控制支持混合执行模式。

? 可以选择PEMAG(塑性应变大小)设计响应，用于基于灵敏度的优化类型(形状、起筋、尺寸和拓扑)。

? 可以选择MIMP(Mass Interpolation Material Penalization)参数的插值方案

? 可以定义SURF_TURN来进行基于灵敏度的形貌优化。

? 总是激活group运算符DRESP_GROUP_OPER_AGGREGATION

? 可以定义milling几何约束来进行拓扑优化。

八、Abaqus/Viewer功能增强

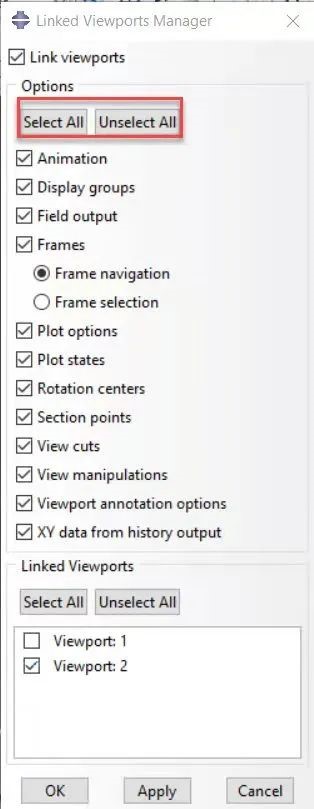

? 关联的视图窗口管理器提供了select all/unselect all的选项，可用性得到改善。并且关联视图管理器的选项设置现在可以在不同时段持续存在。

? 可以对从场输出而保存的X-Y数据进行数学运算（类似于允许历程输出的情况）

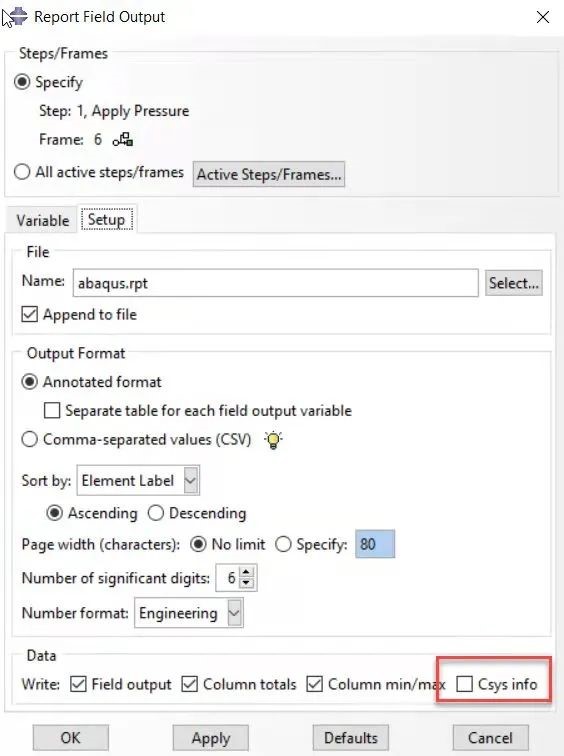

? 可以在场输出报告中写入局部CSYS列（即材料方向）。

? 可以在CAE的可视化模块中渲染Channel和Hat梁的轮廓。
